农村生活污水是面源污染的重要组成部分，随着经济的发展，城镇化进程加快，农村地区的用水量逐渐增多。但是农村污水处理设施建设滞后，目前我国90%以上的农村地区没有污水处理措施，以致没有经过处理的大量生活污水直接排入沟渠、河流，最终进入湖泊等水体，加剧了水环境污染^[1]。在三峡库区周边，农村生活污水无处理排放是库区水体污染和水质富营养化的重要原因之一^[2]。

对于基础设施相对落后、居住较分散的农村地区，要求其污水处理方案应具备工艺简单、投资和运行成本低、处理效率高等特点^[3]。近年来，农村生活污水的生态处理工艺受到了较多的关注和研究，但相关技术尚处在研究和示范阶段。已有的相关研究主要针对多家农户集中排放的混合生活污水，对单个农户生活污水的分散生态处理工艺研究鲜见报道^{[4, 5, 6, 7]}。生活污水包括黑水（人畜粪便污水）和灰水，灰水主要包括洗衣废水、沐浴废水、厨房废水等。现场调研表明，三峡库区农户日常生活产生的黑水一般收集于简易的化粪池中并用于菜地施肥，灰水则直接泼洒到地面或通过水池管道排到室外水沟中。目前国内针对农村灰水的研究鲜见报道，而在国外的相关研究相对较多^{[8, 9]}。因此，本课题组在三峡库区某农户家构建了一套处理单个农户灰水的生态滤池工艺，并对其进行了运行监测，分析水力负荷和气温对工艺系统处理农户灰水效能的影响，拟为三峡库区的水环境污染治理工作提供基础数据。

本项目选择宜昌市大树湾村的一家农户作为试验点，构建了一套生态滤池工艺处理农户排放的灰水，试验装置和工艺流程如图 1所示。通过构建一套农户灰水收集和生态处理系统，连续监测了工艺进水水质变化。水质监测指标包括化学需氧量（COD_Cr）、总氮（TN）、氨氮（NH₄⁺-N）、总磷（TP）、浊度（T）、pH。 指标测定结果见表 1。

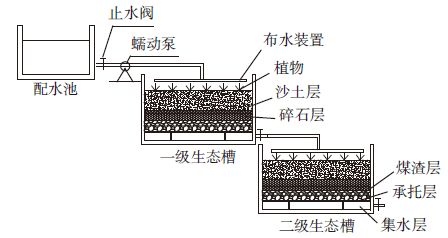

图 1 试验装置图 Figure 1 Setup diagram of greywater treatment facility

图选项

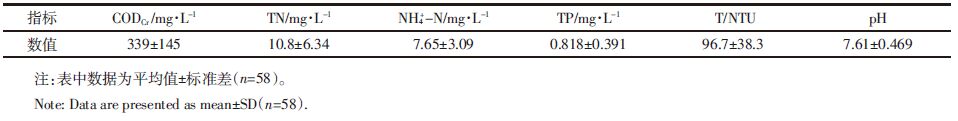

表 1 试验点农户灰水水质 Table 1 Quality of greywater from a rural household

表选项

所构建的生态滤池工艺包括布水装置和两个阶梯式相连的垂直流生态槽（一级生态槽和二级生态槽），两槽的尺寸均为0.8 m×0.6 m×0.65 m。布水装置是一套自行设计的由底部均匀钻孔的PVC排水管连接加工而成的T型装置。生态槽外框采用PVC塑料箱改造而成，从生态槽底部到顶部依次设计了集水层、木板承托层、炉渣层、碎石层、土壤层和植被层，所用的炉渣和碎石均为废弃物品，在当地村庄里搜集得到。处理后的炉渣粒径为20～40 mm，碎石的粒径为10～30 mm，所用土壤采自农户附近的山林中，在采集的土壤中按一定比例添加细沙并混合均匀。生态槽土壤层填充完毕后，在沙土中按40条·m^-2的密度接种本地蚯蚓。在生态槽的植被层中构建了草本层和灌木层，运行一年后能够稳定生长的常绿景观植物为草本植物麦冬和灌木杜鹃，麦冬四季常绿且在土地表面的覆盖性好，杜鹃的景观性好且植株较小。

工艺装置构建后开始启动试验，系统的水力负荷为0.05 m³·m^-2·d^-1，运行100 d后开始水力负荷的优化试验，启动试验设置的目的在于使生态槽的生态系统适应污水并逐渐运行稳定。水力负荷的优化试验期间，水力负荷从0.05 m³·m^-2·d^-1逐渐增加到0.4 m³·m^-2·d^-1。整个运行期间，工艺系统采用间歇式进水方式，通过继电器和蠕动泵自动实现每天上午9：00进水，下午15：00停水，每天进水6 h（即干湿比为3∶1）。试验期间系统进出水水质监测采样每2～3 d一次，监测指标包括COD_Cr、TN、NH₄⁺-N、TP、浊度、pH。水力负荷优化试验结束后，在最优的水力负荷条件下继续运行工艺系统，以研究不同季度下气温对工艺出水的影响，采样频率为每周一次。COD_Cr、TN、NH₄⁺-N、TP的监测分析参照《水和废水监测分析方法（第四版）》，进出水的浊度检测使用浊度仪（WGZ-200，上海精密），pH的监测采用便携式pH计（OHAUS STARTER 300，美国）。

运用Excel 2003和SPSS 16.0软件对生态滤池工艺进出水的氮磷营养盐监测数据进行统计分析，主要进行单因素方差分析（The one-way ANOVA），LSD法多重比较以及T检验。

水力负荷优化试验期间，生态滤池工艺的一级槽和整个系统对灰水中COD_Cr、TP的去除效果均较明显（图 2）。系统出水中COD_Cr和TP浓度的变化相对较稳定，其浓度波动幅度均明显小于一级出水，随着水力负荷的提高，系统出水中COD_Cr和TP浓度均略有升高。在水力负荷优化试验阶段的第0～20、20～40、40～70、70～100 d，进水水力负荷分别设置为0.05、0.1、0.2、0.4 m³·m^-2·d^-1。随着水力负荷的升高，工艺系统对污水中COD_Cr和TP的去除率表现出不同的变化趋势：系统对进水COD_Cr的去除率在水力负荷提高至0.4 m³·m^-2·d^-1后，开始出现明显的下降；而系统对TP的去除率在水力负荷提高至0.2 m³·m^-2·d^-1时开始明显上升，在水力负荷提高至0.4 m³·m^-2·d^-1后出现明显下降。系统对进水COD_Cr和TP的系统去除率均明显高于一级槽去除率，在水力负荷为0.2 m³·m^-2·d^-1的工况下，系统对进水COD_Cr和TP的去除率分别为75%和50%。

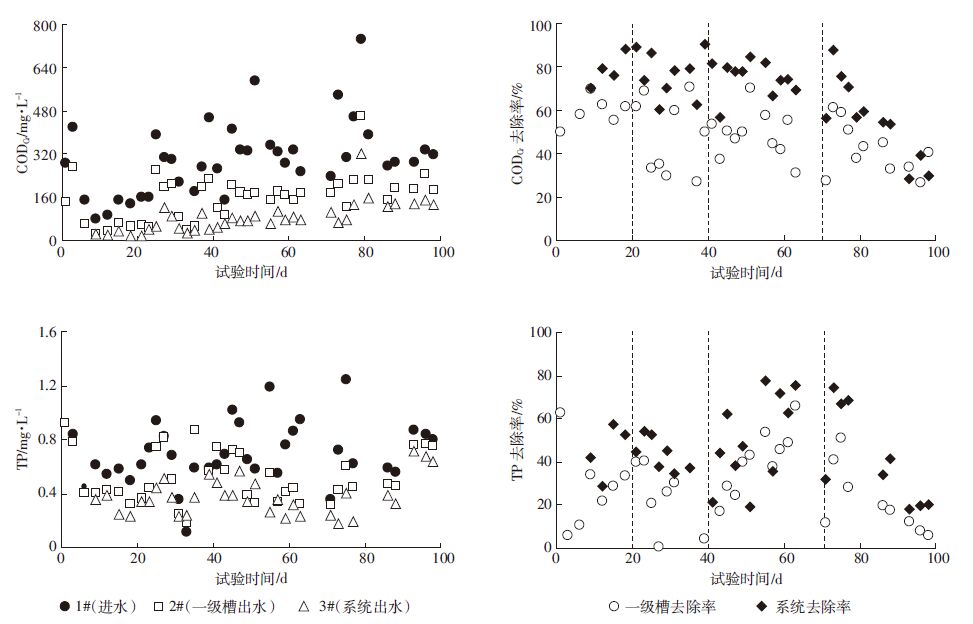

图 2 工艺系统进出水的CODCr、TP浓度和去除率变化 Figure 2 Content and removal rates of CODCr and TP in both influent and effluent

图选项

由图 3可知，整个试验运行期间，工艺系统进水中NH₄⁺-N和TN的浓度明显高于系统的一级出水，一级出水中NH₄⁺-N、TN的浓度明显高于系统出水，与TN相比较，生态槽对NH₄⁺-N的去除效率更高，出水中NH₄⁺-N的含量相对稳定，且指标数值的波动范围较小。随着水力负荷的升高，出水的NH₄⁺-N和TN含量都有逐渐升高的趋势，系统对NH₄⁺-N和TN的去除率均表现出逐渐降低的变化规律。当水力负荷从0.05 m³·m^-2·d^-1提高至0.1 m³·m^-2·d^-1时，TN的去除率开始下降；从0.2 m³·m^-2·d^-1提高至0.4 m³·m^-2·d^-1，TN去除率出现了更明显的下降。仅当水力负荷提升至0.4 m³·m^-2·d^-1时，NH₄⁺-N的去除率才出现了明显的下降。在水力负荷为0.2 m³·m^-2·d^-1的工况下，工艺系统对进水TN和NH₄⁺-N的去除率分别为58%和72%。

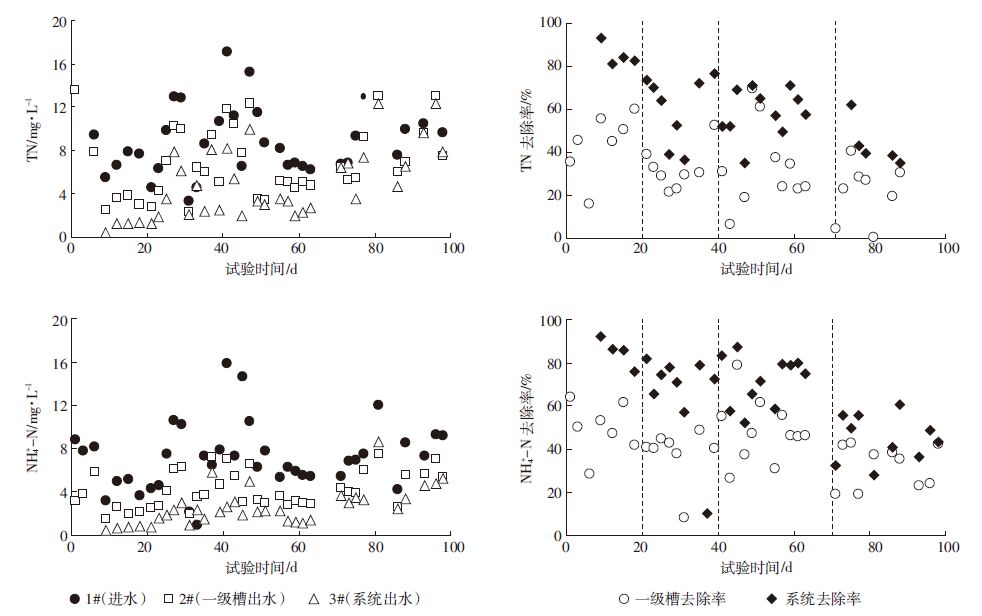

图 3 工艺系统进出水的TN、 NH4+-N浓度和去除率变化 Figure 3 Content and removal rates of TN and NH4+-N in both influent and effluent

图选项

试验期间，工艺系统出水的pH值相对稳定，进水的pH波动变化明显较大（图 4）。进水的pH变化范围为7～9，均值为7.61；出水的pH值变化范围为7.5～8.2，均值为7.88。随着水力负荷的升高，浊度的去除率也表现出逐渐下降趋势，在水力负荷为0.4 m³·m^-2·d^-1时，去除率的下降更加明显。在水力负荷为0.2 m³·m^-2·d^-1的工况下，工艺系统对进水浊度的去除率均值约为80%。

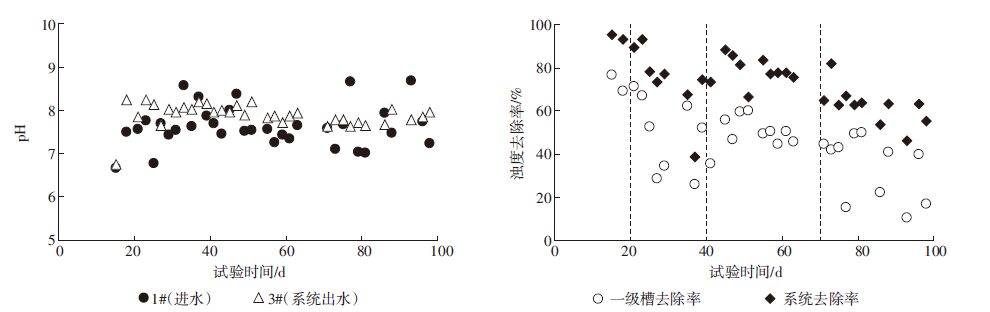

图 4 工艺进出水的pH和浊度去除率变化 Figure 4 Variations of pH and turbidity removal rate in both influent and effluent

图选项

根据前期的试验结果，将系统的水力负荷调整至0.2 m³·m^-2·d^-1，并在此工况下对系统进行了为期半年多的系统进出水指标监测（图 5）。试验期间，试验区域内夏季白天的平均气温为21～30 ℃，秋季冬季的平均气温为5～12 ℃。对夏季、冬季监测指标去除率数据分析表明，夏季对COD_Cr、TN、NH₄⁺-N、TP的系统去除率均值分别为76.7%、65.0%、72.3%、45.3%；在冬季，工艺对农户灰水中各项指标的去除率仍然较好，对COD_Cr、TN、NH₄⁺-N、TP的系统去除率均值分别为60.2%、48.3%、54.1%、41.44%。结合数据分析来看，所有检测指标在夏季的一级槽去除率均高于冬季，但一级槽去除率均未表现出季节之间的显著性差异。工艺的系统去除率均值也表现为夏季高于冬季，且只有COD_Cr的系统去除率在夏季和冬季表现出显著的差异性（P<0.05）。这说明工艺系统在冬季对各项指标的去除率仍然较好，且气温对工艺系统的COD_Cr去除率影响相对最大。在夏季，所有指标的一级槽去除率和系统去除率均值都表现出显著性差异（P<0.05）；在冬季，只有COD_Cr、TN的一级槽去除率和系统去除率表现出显著性差异（P<0.05）。这也说明生态槽在夏季对进水污染物的去除效率比其在冬季要高。在冬季，第二级生态槽对系统进水中COD_Cr、TN两个指标去除贡献率相对较高。

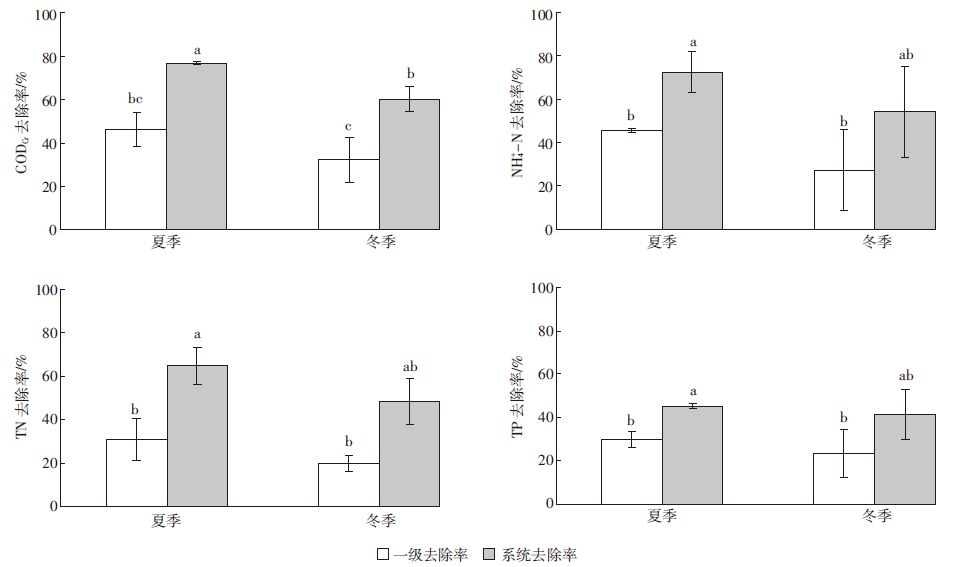

图中不同小写字母表示各处理间差异显著（P<0.05） Different lowercase letters indicate significant difference（P<0.05） between different treatments 图 5 气温对生态滤池工艺去除率的影响 Figure 5 Effect of air temperature on removal rates of greywater quality indexes

图选项

在水力负荷为期三个月的启动试验中，主要是观察生态槽中植物和蚯蚓的成活和生长情况。在一个月后，观察到植物和蚯蚓正常存活，于是开始监测第一级生态槽的出水水质变化。启动试验的监测期为60 d，在试验监测期间，一级生态槽对COD、TN、NH₄⁺-N、TP 的去除率平均值分别为63%、64%、77%、59%。由于当时没有排除地表雨水的混入，进水水质的各项指标均有逐渐被雨水稀释而变小的趋势，但其中COD_Cr、NH₄⁺-N、TN的去除率仍较稳定，而TP的去除率下降较明显，可能是因为进水中TP的本底浓度已相对偏低。与见诸报道的城市家庭以及农户灰水水质指标数据相比较^{[8, 10, 11]}，本工艺的进水COD_Cr、TN、NH₄⁺-N、浊度等指标的数据均在同一变化范围内，但TP含量数值相对明显偏低，可能与近两年来试验地区无磷洗衣粉的广泛使用有关。

在水力负荷的优化试验期间，构建了灰水收集管道，对地表雨水径流的混入进行控制后，进水的水质波动幅度明显变小。水力负荷优化试验为期100 d，运行时间在7—9月，在此期间每2～3 d取样监测一次。随着进水水力负荷从0.05～0.4 m³·m^-2·d^-1的逐步升高，COD_Cr、TN、 NH₄⁺-N、TP和浊度的系统去除率表现出不同的变化规律。COD_Cr、TN、NH₄⁺-N和浊度的去除率表现出逐渐下降的变化趋势，其中TN下降趋势出现较早，而TP的系统去除率则表现出明显的先升后降变化趋势。随着水力负荷的升高，污水在生态槽内的水力停留时间逐渐缩短，导致大部分指标的系统去除率出现逐渐下降的变化趋势，另外水力负荷太高也会影响蚯蚓的生命活动^{[12, 13]}。本研究中，磷的去除率变化与以往的报道有所不同。湿地系统对磷的去除主要是靠基质的吸附沉淀作用，在一定范围内填料对磷的最大吸附量随着水溶液中磷浓度的升高而升高^{[14, 15]}。因此，当水力负荷在0.05～0.2 m³·m^-2·d^-1范围内升高时，TP的去除率有逐渐升高的变化趋势可能是因为第一和第二个水力负荷工况下进水磷浓度偏低。当水力负荷从0.2 m³·m^-2·d^-1继续升高时，TP去除率均出现了较明显下降则是因为水力停留时间太短。

生态滤池工艺的最佳水力负荷为0.2 m³·m^-2·d^-1。在该工况下，工艺对COD_Cr、浊度、TN、NH₄⁺-N、TP的去除率均值分别为75%、80%、58%、72%、50%。将系统出水各指标的平均值与GB 18918—2002进行对照表明，系统出水中的NH₄⁺-N、TP和TN指标值均低于一级A排放标准值，COD_Cr和浊度指标值低于或接近二级排放标准值，因此出水基本达标，但还应在后续的研究中进一步强化和提升工艺系统的COD_Cr和浊度去除率。与已有的相关研究比较，本工艺中COD、TN、NH₄⁺-N的系统去除率与王永谦等^[7]的数据非常接近，稍低于李军状等^[6]和郭飞宏等^[4]的数据；而TP的系统去除率与以上相关研究差距较大，约偏低了30个百分点。这可能是本工艺进水TP含量（均值约0.8 mg·L^-1）比文献报道的工艺进水TP含量（均值约4 mg·L^-1）低很多所致，因为本系统的进水为灰水，而文献报道主要是灰水和黑水混合的生活污水。

气温对生态滤池的去除污染物效率的影响分析表明，COD_Cr、TN、NH₄⁺-N指标在夏季的去除率均高于冬季，与已有的报道结论一致^[16]；所有指标在夏季的一级槽去除率和系统去除率的差异更大，说明在第二级生态槽对系统去除率的贡献率在夏季相对更高。本工艺构建的生态槽对污水处理的作用较为复杂：对污染物的去除可包括土壤层、填料层的过滤吸附作用，土壤层植物根系的截留生化作用，根际微生物、土壤微生物、蚯蚓的生物化学作用。另外，蚯蚓的活动对土壤层中植物、微生物去除污染物也有促进作用^[17]。因此，生态滤池工艺对农户灰水中污染物的去除应该主要靠生态槽的小型生态系统的综合作用，在夏季，植物、微生物和蚯蚓等生物生命活动的增强是促进该生态系统净化污水能力增强的主要原因。本工艺系统对TP的去除率在夏季和冬季的差异不明显，可能与进水的总磷浓度偏低有关^{[15, 17]}，在进水TP浓度较低的情况下，系统对磷的去除潜力难以得到充分体现。在本研究中，只有COD_Cr去除率在不同的季节气温下表现出显著性差异（P<0.05），其他各指标在夏季和冬季的系统去除率差异并不显著，可能是因为这些指标中只有进水的COD_Cr浓度相对比较高，污染负荷比较大。在冬季，工艺系统对各指标的去除率仍然较好，可能是因为生态槽内种植的灌木和草本都是常绿型的，在冬季仍有一定的生命活动，同时冬季时期麦冬在土壤表面的覆盖也提供了一定的保温功能。

在0.05～0.4 m³·m^-2·d^-1的范围内，随着水力负荷的升高，工艺对COD_Cr、NH₄⁺-N、TN、浊度的系统去除率均表现出逐渐降低的整体变化趋势。在0.05～0.2 m³·m^-2·d^-1的水力负荷变化范围内，TP的去除率表现出逐渐上升的规律，而在水力负荷提高至0.4 m³·m^-2·d^-1后出现了明显的下降。当水力负荷从0.2 m³·m^-2·d^-1提高至0.4 m³·m^-2·d^-1后，各监测指标的系统去除率均表现出明显的下降趋势。因此，生态滤池工艺的最佳运行水力负荷约为0.2 m³·m^-2·d^-1。

工艺系统在夏季对进水污染物的去除效率比其在冬季要高；在所监测的各项指标中，气温对COD_Cr的系统去除率影响相对最大。
