重金属污染土壤的修复是环境领域的热点和难点问题之一，这不仅缘于其生态危害性，而且在于其难以修复而产生的高昂代价。因此，尽管污染修复的手段众多，原位稳定技术依靠其经济廉价、原位修复、快速有效等特点始终受到广泛关注^[1]。研究表明，由于大多数重金属离子的磷酸盐不溶或微溶于水且具有较高的地球化学稳定性，向土壤中施加磷酸盐类化合物能很好地降低土壤中重金属的生物有效性^[2]。鸟粪石（MgNH₄PO₄·6H₂O）是从污水中进行磷回收的有价值产物之一，将其作为缓释肥施用于土壤，不仅可以提供氮、磷、镁等动植物所需的营养元素，也可有效缓解磷资源在全球范围内的日益紧缺^[3]。前期研究表明，鸟粪石具有用于稳定土壤中重金属的潜力，但存在着难以从污水中分离回收且溶解度较低等问题，限制了其进一步应用^[4]。

本研究使用的沸石-鸟粪石复合材料（Zeo-str 材料）是利用镁改性人造沸石通过鸟粪石结晶反应固定化回收模拟污水中的氮磷制备的，相关研究表明，这一制备工艺充分回收了污水中的氮磷资源，具有一定的经济效益和环境效益^[5]。利用该材料稳定重金属污染土壤可能具备以下优势：（1）镁改性沸石为污水中鸟粪石的生成提供了载体，使其易于从污水中分离回收；（2）沸石本身即具有稳定土壤中重金属的能力^[6]，当其吸附污水中过量的氨氮时，将使其具有更大的阳离子交换容量^[7]；（3）有研究表明，铵饱和沸石有利于难溶性磷酸盐中磷的释放^[8-9]。本试验以铅离子作为特征重金属污染物，探讨了该材料对土壤中铅的稳定化效果，旨在为污水回收产品在修复重金属污染土壤中的合理使用提供依据。

1 材料与方法 1.1 试验材料

人造沸石（粒度为60~80 目，以下简称为沸石）、氯化镁（MgCl₂）、磷酸二氢钾（KH₂PO₄）、氯化铵（NH₄Cl）和硝酸铅[Pb（NO₃） ₂]等试剂购自国药集团化学试剂有限公司，均为分析纯。

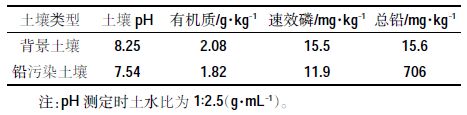

取同济大学四平路校区校园花圃的表层土（0~20cm），风干后过2 mm 筛，即为背景土壤。按土壤环境质量标准（GB 15618—1995）二级限值的两倍向背景土壤中加入一定量的Pb（NO₃）₂，再加入去离子水使土壤含水率为40%左右，在室温恒湿的培养箱中稳定4周后自然风干，即为铅污染土壤。供试土壤的基本理化性质如表 1 所示。

取9 份铅污染土壤于塑料烧杯中，加入去离子水使水土比为2.5:1，充分振荡后用0.1 mol·L^-1 的HNO₃和NaOH 溶液调节土壤pH 分别至2.0、3.0、4.0、5.0、6.0、7.0、8.0、9.0 和10.0，置于培养箱中平衡，分别经过2 h、24 h和48 h检查土壤pH 并做出调整，继续稳定2 周后测定并记录土壤pH（分别为2.02、3.12、4.08、5.13、6.12、7.06、8.14、9.06、10.14），自然风干后即为不同pH条件的铅污染土壤。

将沸石用去离子水洗净、干燥，按固液比为1:10加入到2.0 mol·L^-1的MgCl₂溶液中，150 r·min^-1振荡12 h，取沉淀经洗涤后放入烘箱烘干，即制得镁盐改性沸石^[5]。向1.0 L 模拟氮磷污水（300 mg N·L^-1，60mg P·L^-1，pH 9.0）中分别投加沸石和镁盐改性沸石各10 g，150 r·min^-1振荡10 h，过滤烘干后回收材料，分别记为Zeo-np 材料和Zeo-str 材料。

1.2 试验方法 1.2.1 材料表征

对沸石和Zeo-str 材料分别进行SEM/EDS（Ultra55，Zeiss，Germany）和XRD（X’pert Pro X，Bruker，Germany）的表征。对Zeo-np材料和Zeo-str 材料分别进行解吸试验，即分别投加0.2 g材料至100 mL不同的解吸液（1.5 mol·L^-1 的KCl、CaCl₂和NaF 溶液）中，以150 r·min^-1的速度振荡12 h后测定解吸率，均设置3组平行试验。

1.2.2 稳定化试验

取所需的铅污染土壤100 g于塑料烧杯中，加入去离子水使其含水率为40%左右，并按以下条件操作，稳定过程均于室温恒湿的培养箱中进行。

（1）按照1.0%、2.0%、5.0%、10%、15%和20%的质量比（稳定剂/土壤）加入沸石和Zeo-str 材料，混合均匀后稳定42 d，测定土壤样品中铅的有效态浓度，每个条件设置3 组平行试验。

（2）设定Zeo-str 材料的施加量为10%，混合均匀后进行稳定，每7 d测定一次土壤样品中铅形态和酶活性（蔗糖分解酶、过氧化氢酶）的变化，并设置加入10%背景土壤的对照组（CK 组）。

（3） 取不同pH 条件制备的铅污染土壤，设定Zeo-str 材料的施加量为10%，混合均匀后稳定28 d，测定土壤样品中的铅形态。

1.3 分析方法

铅有效态浓度的测定：以0.25 mol·L^-1 MgCl₂ 和0.25 mol·L^-1 HAc 的混合液为提取液，在液固比20:1的条件下振荡提取^[10]，由ICP（720-ES，Agilent，US）测定铅的浓度。

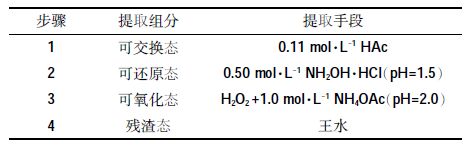

铅形态测定：采用改进的BCR 连续提取法分析土壤中的铅形态，Mossop 等^[11]的研究验证了该方法的可靠性，提取过程如表 2 所示。通过ICP测定各形态铅的浓度。

酶活性测定方法：过氧化氢酶测定采用高锰酸钾滴定法，蔗糖分解酶测定采用3，5-二硝基水杨酸比色法^[12]。

2 结果与讨论 2.1 污水中鸟粪石的回收及表征

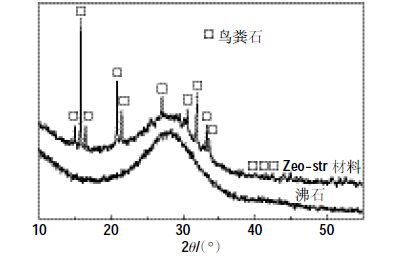

图 1 为沸石和Zeo-str 材料的SEM/EDS 表征分析。从图 1a 和图 1b 可以看出，Zeo-str 材料相比于沸石表面生成了短棒状的结晶，而且EDS 分析表明图中扫描点的镁、磷和氮元素含量均有明显增加，说明扫描点处的短棒状的结晶可能为主要的氮磷回收产物；图 2的XRD 分析显示Zeo-str 材料出现了明显的鸟粪石特征峰，基本确定了生成的短棒状结晶即为鸟粪石。这表明镁改性沸石投加到氮磷污水后，负载的镁盐与污水中的氮磷发生鸟粪石结晶反应并在沸石表面生成鸟粪石。

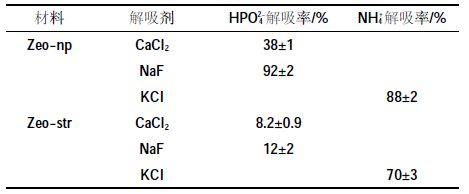

通过研究Zeo-str 材料中氮磷解吸情况，有助于理解材料的构成。郝长红等^[13]研究指出，KCl 溶液能够解吸大部分沸石表面吸附的氨氮，而CaCl₂溶液能够解吸沸石表面吸附的磷，NaF溶液能够解吸表面和专性吸附的磷，两者解吸的差值代表专性吸附的磷，不能被NaF 溶液解吸的磷是化学沉淀的磷。表 3 为对Zeo-np 材料和Zeo-str 材料进行解吸试验的结果。可以看出，Zeo-np 材料在KCl 溶液下NH₄⁺的解吸率为88%，而Zeo-str 材料为70%。这主要源于Zeo-str 材料中的NH₄⁺部分以鸟粪石结晶的形式存在而不能被KCl 解吸，但大部分氨氮依然以表面吸附形式存在；Zeo-str 材料在 CaCl₂溶液下 HPO₄^2-的解吸率为 8.2%，在NaF溶液下HPO₄^2-的解吸率为12%。这表明Zeo-str材料中HPO₄^2-大部分（88%）以鸟粪石结晶的形式存在，少部分（8.2%）以表面吸附的形式存在。

综合分析，可以基本认定Zeo-str 材料的主要构成为鸟粪石负载的铵饱和沸石。

2.2 铅污染土壤稳定化效果

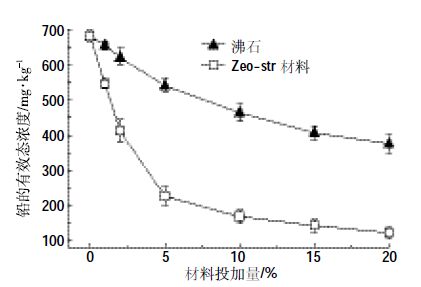

土壤中的重金属往往只有一部分能够有效地影响土壤微生物的代谢活性或被植物吸收利用，该部分即重金属的有效态，以其作为评价指标能简便有效地反映土壤的实际污染状况。图 3 显示不同施加量的沸石和Zeo-str 材料对污染土壤中铅的有效态的影响。当Zeo-str 材料施加量低于10%时，随着施加量的增加，土壤中重金属铅的有效态含量快速降低；施加量高于10%时，土壤中重金属铅的有效态含量降低缓慢。综合考虑稳定效果和经济因素，将10%作为Zeostr材料对铅污染土壤稳定的最佳施加量，此时土壤中铅的有效态含量减少了75%，而施加10%的沸石时铅的有效态含量仅减少32%。可以看出，Zeo-str 材料相对于沸石在重金属稳定效果方面有了很大的提升。这可能缘于沸石吸附NH₄⁺后增加了自身的阳离子交换容量，也可能缘于鸟粪石溶出的 HPO₄^2-与土壤中的铅形成了难溶性沉淀。

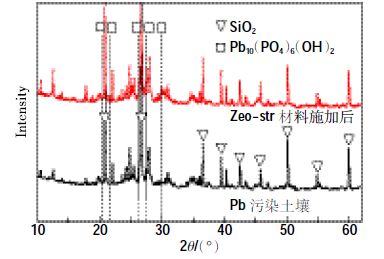

图 4 为投加量10%时Zeo-str 材料稳定土壤42 d后的XRD 图谱对比。可以看出，Zeo-str 材料释放的HPO₄^2-与土壤中的铅反应生成了 Pb₁₀（PO₄）₆（OH）₂ 沉淀，即（Pb₅（PO₄）₃OH）₂。这说明鸟粪石溶出的 HPO₄^2-与土壤中的铅形成难溶性沉淀是Zeo-str 材料稳定土壤中铅的途径之一。Cao 等^[14]的研究表明难溶性磷灰石稳定铅的主要机制为形成Pb₅（PO₄）₃F 沉淀；Mignardi等^[15]的研究则表明向土壤中施加磷酸盐主要与铅形成Pb₅（PO₄）₃Cl 沉淀；而Wright 等^[16]的研究表明在中性条件下，土壤中的铅主要转化为Pb₅（PO₄）₃OH。以上研究均与本试验的结果相似。

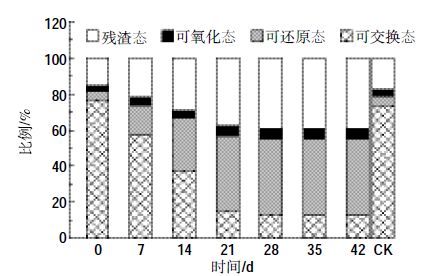

重金属的形态是指重金属元素在环境中存在的形式，不同形态重金属的迁移性和毒性差别很大，对环境的影响迥异^[17]。本研究所采用的改进的BCR 连续提取法将重金属形态分为可交换态、可还原态、可氧化态和残渣态。可交换态重金属具有最大的迁移性，其他形态重金属只有在一定条件下通过化学反应转变成可交换态才能产生危害^[11]。图 5 显示施加10%的Zeo-str 材料在42 d 时间内对土壤中铅形态的影响。可以看出，CK 组的铅形态随时间变化不大，而Zeo-str 材料施加42 d后，与CK 组相比，土壤中重金属铅的可交换态含量减少了83%，可还原态和残渣态含量分别增加8.0 倍和2.2 倍; 经过28 d 后稳定效果即趋于稳定，此时与CK 组相比，土壤中铅的可交换态含量降低了83%，可还原态和残渣态含量分别上升了8.7 倍和2.5 倍。以上结果说明，Zeo-str 材料可以将土壤中的可交换态铅转化为可还原态和残渣态，从而降低了其生物有效性。

2.3 土壤酶活性影响

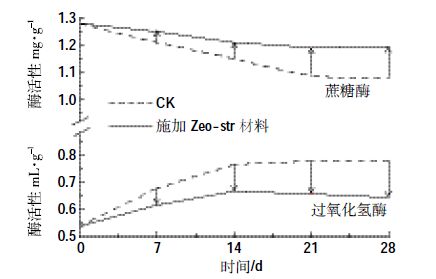

土壤酶活性是评价土壤质量和生态环境效应的重要指标，土壤重金属污染是引起土壤酶活性变化的原因之一^[18]。图 6显示过氧化氢酶和蔗糖酶在10%的Zeo-str 材料施加后酶活性的变化。经 Zeo-str 材料稳 可还原态 可交换态定28 d后，土壤中过氧化氢酶活性相比CK 组降低了17%，蔗糖酶活性升高了11%。这是因为重金属Pb 对过氧化氢酶具有一定的激活作用，而对蔗糖酶起抑制作用^[19]。这表明Zeo-str 材料可能通过降低土壤中有效态铅的含量影响土壤中的酶活性，即降低了对过氧化氢酶的激活作用，使过氧化氢酶活性降低；同时降低了对蔗糖酶的抑制作用，使蔗糖酶活性升高。实验结果印证了Zeo-str 材料对土壤中的铅具有稳定化效果。

2.4 不同初始pH条件下修复效果

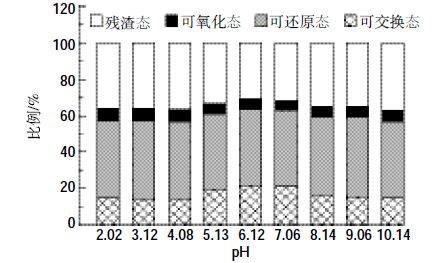

图 7 显示不同初始pH 对铅污染土壤稳定化后铅形态的影响。Zeo-str 材料处理后土壤中铅的可交换态含量随着pH 的增加变化不大，但存在先增加后减少的趋势，当pH=2~4 或pH=9~10 时具有最优的稳定效果。徐明岗等^[20]的研究认为，土壤pH值对有效态铅的含量具有影响，即在碱性土壤中Pb易生成氢氧化物沉淀且金属有机络合物的稳定性增强，而在酸性条件下由于氢离子的竞争吸附，导致土壤对Pb 的吸附能力下降。因此，碱性条件下铅的稳定效果往往大于酸性条件。而在本实验中，相比于重金属相对易于稳定的碱性条件，Zeo-str 材料在酸性条件下对土壤中的Pb也具有较好的稳定作用，可能因为酸性条件有利于鸟粪石成分中磷的溶出，并进一步与铅形成沉淀。这一结果印证了鸟粪石的溶解是稳定化过程的限制步骤这一论断。

3 结论

（1）利用镁改性人造沸石从污水中回收氮磷资源并制备具有土壤重金属稳定化效果的Zeo-str 材料，经过SEM/EDS、XRD 表征和解吸试验，可以认定该材料的主要组成为鸟粪石负载的铵饱和沸石。

（2）Zeo-str 材料的施用相比直接施用沸石降低了土壤中有效态铅的含量，并且将可交换态铅转变为可还原态和残渣态。XRD 图谱显示，Zeo-str 材料释放出的磷与土壤中的铅生成Pb₁₀（PO₄）₆（OH）₂ 沉淀是转化发生的途径之一。

（3）Zeo-str 材料施加后对土壤酶活性有一定影响，实验证明可降低土壤过氧化氢酶活性，提高蔗糖酶活性。（4）相比于重金属更易稳定化的碱性条件，Zeostr材料在偏酸性条件下也具有良好的稳定效果。这可能主要缘于酸性条件有利于鸟粪石的溶解，印证了鸟粪石的溶解是稳定化过程的限制因子。
