生物炭是由生物质原材料在高温缺氧条件下热解产生的一类稳定的、高度芳香化的、富含碳素的固态物质^[1]。生物炭作为一种新型环境功能材料，其在固碳减排^[2]、土壤改良^[3-4]、环境修复^[5-6]等方面表现出巨大的应用潜力，因而近年来受到国内外研究人员的广泛关注。

制备生物炭的前体材料来源非常多样，包括木屑、树皮、作物秸秆、甘蔗残渣、油菜籽饼、畜禽粪便、城市污泥、生活垃圾等废弃物^[7]。少量研究表明，废物原材料在缺氧热解过程中容易产生有机污染物，以松木、高羊茅、牛粪、秸秆、菜籽饼、生活污泥等为前体材料制备的生物炭中便存在一定含量的PAHs（多环芳烃）^[8-12]，经热解产生的气体和生物油内也可检测出PAHs^[13-16]。PAHs 是一类具有“三致”效应的持久性有机污染物^[17]，生物炭制备及使用过程中PAHs 可能会对环境产生二次污染，因此需要引起格外重视。然而，目前的研究主要集中于生物炭的性能及其在农业和环境领域中的应用，极少关注生物炭制备过程中PAHs的生成情况，更缺乏PAHs 在生物炭和生物油中的分布及毒性特征方面的研究。

因此，本研究将油菜饼粕作为前体材料并于不同温度条件下缺氧热解，分析PAHs 生成量与热解温度间的关系，研究PAHs 在生物炭和生物油中的分配规律，分析炭体材料和生物油中PAHs 的毒性特征，以期为优化生物炭制备工艺、削减有机污染物产生提供理论支持。

1 材料与方法 1.1 生物炭制备及生物油收集

原材料油菜饼粕采集自某油料加工厂，于80℃烘箱中烘干，破碎后过40目（0.450 mm）筛。称取一定量的油菜饼粕粉末于陶瓷坩埚中，放置于立式电炉（国炬电炉，GWL^-1000LGQGA）内，升温速率为5℃·min^-1，热解目标温度分别设为300、500、700℃，保留时间6 h，全程通入纯度为99.99%的氮气（300 mL·min^-1）以保持缺氧环境，生物炭冷却至室温后过100目（0.154 mm）筛并置于干燥器内备用。热解产生的气体和生物油通过导管进入装有500 mL 丙酮/正己烷混合液（V:V=1:1）的玻璃容器内，热解结束后将生物油过0.45 μm 滤膜，以去除其中的颗粒物杂质，使用丙酮/正己烷混合液（V:V=1:1）清洗杂质6 遍，将清洗液转入生物油内，再采用旋转蒸发仪（B俟chi，R-100）清除生物油中多余的丙酮/正己烷溶液（压力500mbar，转速35 r·min^-1，水浴温度40℃），最后将收集到的生物油置于4℃冷库内保存备用。丙酮/正己烷（V:V=1:1）作为优良的混合有机溶剂，可将热解气体中的PAHs 吸收保留，因此收集到的油相产物中包含了热解气中的PAHs。各个热解温度设置3个重复。以BC300、BC500、BC700 分别表示不同温度下制备的油菜饼粕生物炭，以BO₃₀₀、BO₅₀₀、BO₇₀₀ 分别表示不同温度下收集的油菜饼粕生物油。

1.2 生物炭中PAHs含量测定

称取0.20 g生物炭及等量的无水硫酸钠，用滤纸包裹后放入索氏提取器内，以80 mL 丙酮/正己烷混合液（V:V=1:1）于70℃水浴中提取24 h，旋转蒸发近干后加入2.00 mL环己烷溶解PAHs。取其中1.00 mL溶解液转移至用正己烷饱和后的硅胶柱中，并用丙酮/正己烷混合液（V :V =1:1）洗脱，收集洗脱液约4mL，使用纯度为99.99%的氮气吹干，最后用乙腈稀释定容至2.00 mL。

采用高效液相色谱原二极管阵列原荧光串联检测器（HPLC-FLD-DAD）测定样品，目标PAHs为美国环保署优先控制的16 种污染物，包括萘（NAP）、苊烯（ACY）、苊（ACE）、芴（FLU）、菲（PHE）、蒽（ANT）、荧蒽（FLA）、芘（PYR）、苯并[a]蒽（BaA）、（CHR）、苯并[b]荧蒽（BbF）、苯并[k]荧蒽（BkF）、苯并[a]芘（BaP）、二苯并[a，h]蒽（DahA）、苯并[g，h，i]芘（BghiP）和茚并[1，2，3-cd]芘（InP）。具体分析方法参考文献^[18]和^[19]。ACY 采用二极管阵列检测器测定，检出限为2.3μg·L^-1，其余15 种PAHs 采用荧光检测器测定，检出限为0.01~0.10 μg·L^-1。试验过程中设置空白样、基质加标样和平行样以保证分析质量。将生物炭作为加标基质，向0.20 g 基质中加入0.100 mL 含有16 种PAHs且各单体浓度为1000 μg·L^-1的混合标准样品，测得NAP 的回收率为36%，其余15 种PAHs 的回收率为68%~89%。采用与生物炭相同的测定方法检测油菜饼粕中PAHs 含量。结果表明16 种PAHs 均低于检出限。

为了掌握油菜饼粕在热解过程中PAHs 的总生成量及其在炭体材料和生物油相中的分配规律，按式（1）将生物炭中PAHs 含量换算为基于前体材料的PAHs含量。

式中:C_BC为基于前体材料的分配于生物炭中的PAHs含量，μg·kg^-1；C₁ 为生物炭中的PAHs 含量，μg·kg^-1；m₁为制得的生物炭质量，g；m为前体材料干质量，g。

1.3 生物油中PAHs含量测定

称取一定量（约0.2 g）的生物油样品，将其转移至用正己烷饱和后的硅胶柱中，并用丙酮/正己烷混合液（V :V =1:1）洗脱，收集洗脱液约4 mL，使用纯度为99.99%的氮气吹干，最后用乙腈稀释定容至2.00mL。采用HPLC-FLD-DAD 测定样品，测试方法同生物炭。试验过程中设置空白样、基质加标样和平行样进行质量控制。将生物油作为加标基质，向其中加入0.100 mL 含有16 种PAHs且各单体浓度为1000 μg·L^-1的混合标准样品，测得NAP 的回收率为28%，其余15 种PAHs的回收率为71%~114%。

按式（2）将生物油中PAHs 含量换算为基于前体材料的PAHs含量。

式中:C_BO为基于前体材料的分配于生物油中的PAHs含量，μg·kg^-1；C₂ 为生物油中的PAHs 含量，μg·kg^-1；m₂为收集的生物油质量，g。

1.4 生物炭和生物油中PAHs的毒性评估

采用Tsai 等^[20]关于PAHs 的毒性当量因子（TEF）评价方法来评估生物炭和生物油中PAHs的毒性。该方法以苯并[a]芘（BaP）为标准参考物，设其TEF 值为1，其余15 种多环芳烃类物质的TEF 取值参见文献^[20]。按式（3）计算所有PAHs的苯并[a]芘毒性当量浓度（TEQ_BaP）。

式中:C_i 为第i 种PAH 的含量，μg·kg^-1；TEF_i 为第i种PAH 的毒性当量因子。

1.5 数据统计分析

采用SPSS 19.0 进行数据统计分析，运用单因素方差分析法（ANOVA）检验不同温度下生物炭和生物油中PAHs 含量的差异显著性，选择Duncan 法进行两两比较。

2 结果与讨论 2.1 热解温度对PAHs生成特征的影响

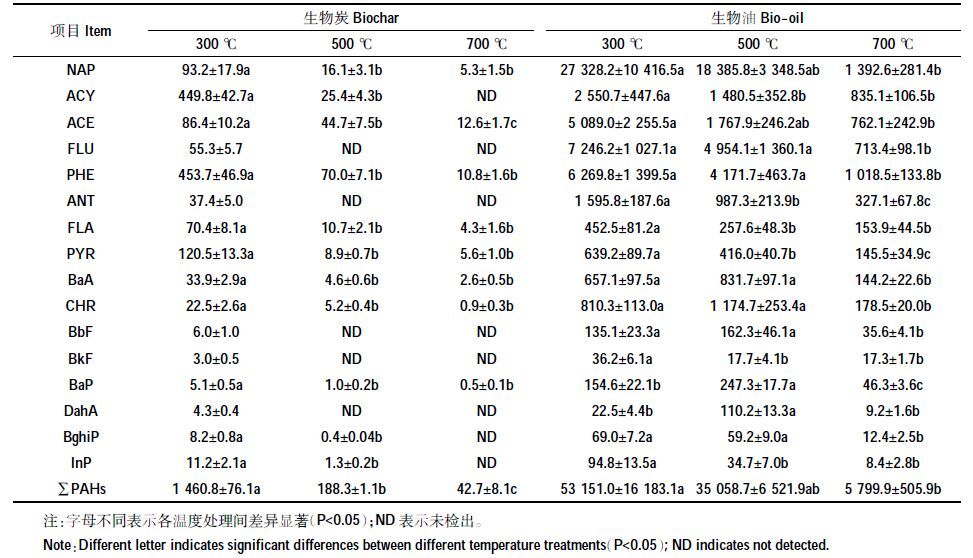

油菜饼粕在缺氧条件下热解会产生PAHs，在制得的生物炭和生物油中均检测出PAHs，且PAHs 的生成量与热解温度密切相关，如表 1所示。

分配于生物炭和生物油中的PAHs 含量均随热解温度的升高而逐渐减少。300℃条件下热解产生的PAHs 总量（移PAHs）最大，高达54 611.8 μg·kg^-1，分配于生物炭和生物油中的PAHs 含量分别为1 460.8μg·kg^-1和53 151.0 μg·kg^-1；700℃条件下热解所生成的PAHs总量最小，为5 842.6 μg·kg^-1，且分配于炭体材料中的量仅为42.7 μg·kg^-1，占PAHs总量的0.7%。这表明油菜饼粕在低温条件下（300℃）更容易生成PAHs，热解温度升高会限制PAHs 的形成。Keiluweit等^[9]研究发现，400~700℃制得的松木生物炭中PAHs含量随热解温度升高而显著降低；Hale 等^[10]采用柳枝稷制备生物炭，350℃以上制得的生物炭中PAHs 含量也随温度上升而逐渐下降。两者均表明高温条件下会影响PAHs 的生成，降低其在炭体材料中的残留量。少量研究表明，分子量较大的PAHs 在高温作用下会裂解为分子量较小的PAHs^[21]，并且可能发生二次裂解生成CO、CO₂、CH₄等低分子化合物^[22]，导致高温条件下PAHs 生成量减少。然而，关于生物炭制备过程中PAHs 的生成机理尚未完全明晰，有待开展更加系统深入的研究。

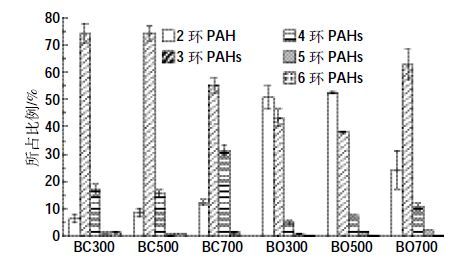

由图 1可知，不同热解条件下生物炭和生物油中不同环数PAHs的分布特征具有差异性。

热解温度为300℃时，生物炭中2 环PAH（NAP）仅占炭体材料PAHs 总量的6.4%；3 环PAHs（ACY、ACE、FLU、PHE 和ANT）含量最高，占炭体材料PAHs总量的74.0%；其次为4 环PAHs（FLA、PYR、BaA 和CHR），其含量占PAHs 总量的比例为17.0%；5 环PAHs（BbF、BkF、BaP 和DahA）和6 环PAHs（BghiP和InP）所占比例较低，各占1.3%。该温度条件下产生的生物油中，2环PAH 含量最高，占油相中PAHs 总量的50.8%；其次为3 环PAHs，其含量所占比例为43.3%；油相中5 环和6 环PAHs所占比例较低，两者之和仅为1.0%。

热解温度为500℃时，生物炭和生物油中不同环数PAHs 分布规律与300℃时相似，炭体材料中不同环数PAHs 所占比例的高低顺序依次为3 环>4 环>2环>6 环>5 环，生物油中不同环数PAHs 所占比例的高低顺序依次为2环>3 环>4环>5 环>6环。

热解温度为700℃时，生物炭中3 环PAHs 含量最高，占炭体材料PAHs 总量的55.1%，其次为4 环PAHs，所占比例为31.4%；生物油中3 环PAHs 含量所占比例最大，高达62.8%，其次为2 环PAH，所占比例为24.3%。

NAP的沸点为218℃，当热解温度超过300℃时能够使绝大部分NAP挥发进入生物油内，因而本研究所有温度条件下残留于生物炭中的NAP 所占比例均较低，生物油中的NAP所占比例相对较高。部分研究表明，以高羊茅、松木、玉米秸秆、生活污泥制备的生物炭中，FLU、PHE、ANT 等3 环PAHs 的含量与4环、5 环、6环PAHs相比，前者处于较高水平^{[9, 12]}，说明热解过程中较易形成3 环PAHs，致使生物炭中该环PAHs所占比例较高。

所有热解条件下，生物炭中低环 PAHs（2环、3环、4环）所占比例为 97.4%~98.8%， 生物油中低环PAHs所占比例为 97.8%~99.0%，表明油菜饼粕在热解过程中更容易形成低环结构的 PAHs，而高环PAHs （5 环、 6 环）的产量相对较小。

2.2 PAHs 在生物炭和生物油中的分配规律

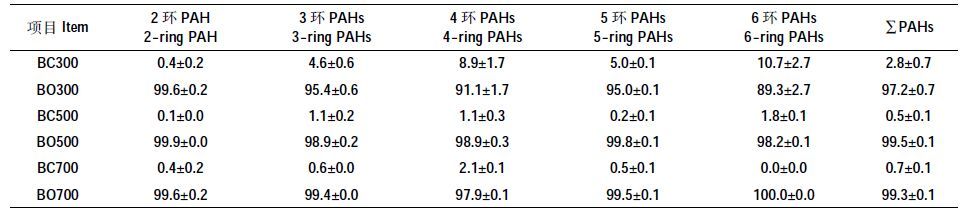

由表 2 可知，油菜饼粕在热解过程中产生的PAHs绝大部分都分配于生物油相，其中PAHs 含量占PAHs 总生成量的比例为97.2%~99.5%，而残留于炭体材料中的PAHs 含量较小，所占比例均不足2.8%。热解温度为300℃时，分配于生物油中的PAHs所占比例相对较低，500℃时达到峰值，随后在700℃时稍有下降。Keiluweit等^[9]以草本植物高羊茅制备生物炭时发现，高温（700益）热解会导致PAHs挥发损失，生物炭中PAHs含量仅为190 μg·kg^-1；Cordella等^[16]以草本植物玉米秸秆为原材料，高温（650℃）热解得到的生物油中PAHs 含量高达27 970 μg·kg^-1；Luo 等^[12]在700℃条件下制备的污泥生物炭中PAHs 含量仅为179 μg·kg^-1；胡艳军等^[23]在相同温度下制得的污泥裂解油中PAHs 含量却高达47 800 μg·kg^-1，高出污泥生物炭中PAHs 含量266 倍。上述研究表明，热解产生的PAHs 绝大部分能够转移至生物油相中，而残留于生物炭中的PAHs含量相对较低。总体而言，生物炭制备过程中在热气流和载气的综合作用下，热解产生的PAHs 容易与炭体材料分离并进入生物油相中，从而大幅降低了生物炭中PAHs的残留量。

2.3 生物炭和生物油中PAHs的毒性特征

生物质废弃物热解制备的生物炭中因存在PAHs等有毒有害物质，可能会对土壤环境和农作物安全产生威胁^{[12, 24]}；热解所得的生物油也可能对人体健康产生慢性暴露风险和急性毒性危害，对水生生态系统产生毒性效应等^[16]。因此，分析生物质热解产物中PAHs的毒性特征显得尤为重要。

油菜饼粕生物炭和生物油中PAHs的苯并[a]芘毒性当量浓度TEQ_BaP见表 3。随着热解温度的升高，生物炭中的TEQ_BaP逐渐下降，而生物油中的TEQBaP随着热解温度先升高后降低；700℃条件下，炭体材料和生物油相中的TEQ_BaP均相对较低，表明高温热解可降低PAHs的致癌风险水平。基于保护人体健康和环境安全方面的考虑，高温条件可作为制备油菜饼粕生物炭的推荐工艺条件之一。生物油中的TEQ_BaP远高于生物炭，因此生物油具有更高的致癌风险水平，在油品资源化应用时应引起注意。

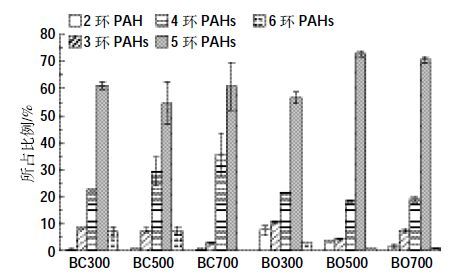

生物炭和生物油中不同环数PAHs 对TEQ_BaP 的贡献率具有相似性，如图 2 所示。生物炭和生物油中5环PAHs 对TEQ_BaP的贡献率最大，分别为54.6%~61.2%和56.7%~72.9%；其次为4 环PAHs，贡献率分别为22.6%~35.6%和18.5%~21.8%；2 环PAH 和6环PAHs 对TEQBaP 的贡献率相对较小，均低于8%。BbF、BkF、BaP和DahA均属于5环PAHs，世界卫生组织的国际癌症研究机构（IARC）将BaP 归为1 类物质（有足够证据表明其是人类致癌物），将DahA归为2A类物质（极有可能的人类致癌物，流行病学调查证据有限，但动物试验证据充分），将BbF 和BkF归为2B 类物质（可能的人类致癌物，流行病学调查和动物试验证据有限）^[25]。虽然热解过程中分配于生物炭和生物油中的5 环PAHs含量非常低，所占比例均小于2%（见图 1），但是5环PAHs均属于强致癌物（TEF_BbF=TEF_BkF=0.1，TEF_BaP=TEF_DahA=1），因此它是TEQ_BaP的主要贡献者。

3 结论

（1）油菜饼粕缺氧热解会产生PAHs 并分配于生物炭和生物油内，热解温度对PAHs 的形成影响显著，PAHs的生成量随着热解温度的升高而变小。

（2）热解更容易形成低环（2环、3 环、4 环）PAHs，生成的高环（5环、6 环）PAHs所占比例较小。热解产生的PAHs 绝大部分分配于生物油相，生物炭中PAHs的残留量较低。

（3）高温条件下（700℃）热解时PAHs 的生成量更小，生物炭和生物油中PAHs 的致癌风险水平也更低，可将其作为制备油菜饼粕生物炭的推荐工艺条件之一。
