随着我国工业的高速发展，土壤重金属污染越来越严重。土壤重金属污染主要由Pb、Cu、Cr、Zn、Cd、Ni、Hg、As八种重金属元素引起。受到重金属污染的土壤不易被化学或生物降解，对生态环境食品安全和人体健康构成严重威胁^[1]。因此，如何修复重金属污染土壤是当下的一个研究热点。目前，重金属污染土壤的修复方法主要有换土法、客土法、固化/稳定法（简称S/S法）、化学淋洗、动电修复、生物修复、农业生态修复等^[2-4]，由于技术和费用等方面的原因，现有项目多选用水泥等无机材料对污染土进行固化^[5]。

水泥固化污染土是将水泥等胶结材料与污染土混合，通过物理及化学手段使污染土硬结减小污染物的淋滤特性，从而达到相应的环境要求。现有研究虽然对强度特性的研究较多，但选择土壤单一，尤其是对水泥、特殊土壤、重金属三者相互作用下的强度及对固化土的微观方面、体积和含水率的变化研究较少。

本文研究土壤为红粘土。红粘土在我国各地多有分布，其中以内蒙古东部、贵州、云南、广西等省区分布最广。红粘土是非典型的膨润土^[6]，具有较为特殊的力学性能，在实际工程中时有地基不均匀变形、道路开裂等工程病害发生^[7]。而这些地区均存在锌污染，根据调查仅在内蒙古自治区呼和浩特、包头、托县的锌污染均排前三^[8-10]，另外亚洲最大的铅锌矿兰坪金顶铅锌矿及广西大新县铅锌矿周边的土壤也污染严重，均严重影响了居民生活。

在实际的工程中，将开挖置换后的锌污染土进行水泥固化处理，之后回填用做道路基层的填料、浅层地基或护岸等非敏感区域的建筑材料，这样可以实现污染土的资源再利用，节省环境治理费用，具有非常重要的环保意义。

基于以上现状，本文通过大量的室内试验，对水泥固化处理后的锌污染红粘土进行研究，揭示了其强度、微观孔隙和含水率、体积的变化规律，对未来锌污染红粘土再利用的实际工程提供理论依据。

1 材料与方法 1.1 试验材料

本试验所用土样取自内蒙古呼和浩特市武川县内未受污染的地表裸露红粘土，其主要成分为高岭石、伊利石、绿松石、蒙脱石^[6]。试验用红粘土颗粒分析结果如表 1，主要物理参数指标见表 2。

实验用水泥为冀东P·O 42.5水泥，烧失量为1.02%，其主要成分见表 3。

重金属盐选取六水合硝酸锌，其具有较高溶解度（较强的阳离子活动性）。已有研究表明，硝酸根对水泥的水化反应干扰很小^[11]。

1.2 试验方法 1.2.1 试块制备

首先将红粘土自然风干，碾碎并过2.36 mm筛备用，其次根据重金属在自然界的背景值^[12]、毒性程度及溶解度等因素综合考虑配置一定浓度的锌离子溶液，最后将干土和溶液混合制成锌污染红粘土。设计锌离子在干土中含量为100、1000、5000、10 000 mg·kg^-1，即0.01%、0.1%、0.5%、1%的干土质量，下文分别用Zn0.01、Zn0.1、Zn0.5、Zn1表示，不含锌离子的干土用Zn0表示。水泥土中水泥掺量分别为干土质量的6%、8%、10%，下文用S6、S8、S10表示，共15组试块。根据《公路工程无机结合稳定材料试验规程》（JTG E51—2009）加入固化剂搅拌均匀，通过击实试验测得其最优含水率16%和最大干密度，称取一定质量加入固化剂搅拌均匀后的污染土，通过静力压实法制备H50 mm×?准50 mm的圆柱形试块，脱模并放入温度（20±2）℃、湿度95%养护箱，根据规范和水泥土的设计强度养护7 d及28 d。

1.2.2 抗压强度实验

将养护至设计龄期的试块取出，通过WDW-50万能试验机测每组试块无侧限抗压强度，取该组试块平均值为无侧限抗压强度。

1.2.3 质量、体积、含水率测定

在每组试块脱模完成后，通过电子天平和游标卡尺测每个试块质量、直径（测上、中、下部取平均值）和高度（每90°测一次，取4次测试平均值）并计算体积，最后取其平均值为该组试块的初始质量和体积。养护后采用同样方法获得每组试块的质量和体积。根据JTG E51—2009规程完成无侧限抗压试验后选取内部较有代表性的试块，放入烘箱12 h后测量其含水率并取平均值为该组试块的含水率。

1.2.4 微观孔隙压汞实验

选取28 d龄期完成无测限抗压试验后的试块烘干12 h后放入膨胀计，使用Autopore9500压汞仪进行微观孔隙分析。

1.3 数据处理

通过Excel将实验数据绘制成折线图和柱形图，根据图像的变化趋势进行实验分析，并对体积变化影响因素进行方差分析。

2 结果与讨论 2.1 无侧限抗压强度

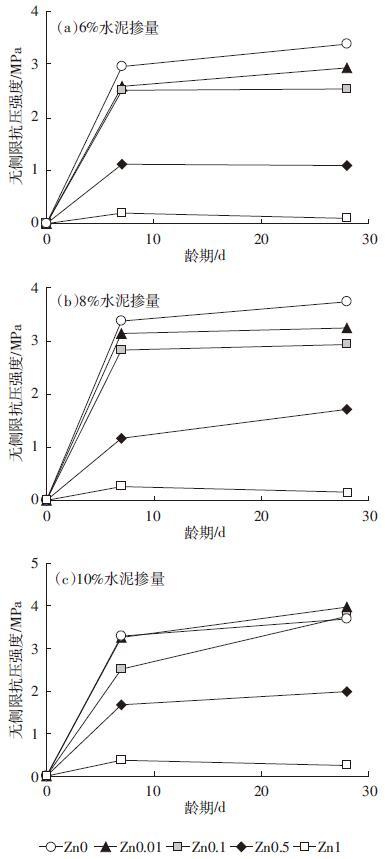

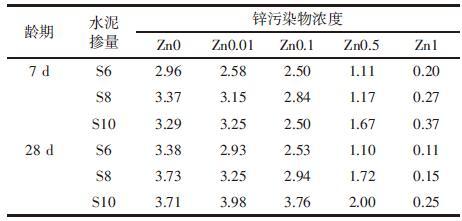

试块经7、28 d标准养护之后无侧限强度随龄期的变化规律如图 1所示。可以看出随着污染物浓度的增加强度下降，Zn0.01、Zn0.1、Zn0.5与不加污染物的Zn0相似，均随时间的增加而强度增加，另外28 d水泥掺量6%和8%的试块强度都比没有锌污染的水泥土试块低。从表 4可知，28 d水泥掺量6%和8%没有添加锌污染的Zn0试块强度分别为3.38、3.73 MPa，添加0.01%干土质量的锌离子后强度分别下降到2.93、3.25 MPa，且随着锌离子的增加强度继续下降。但当水泥掺量为10%的时候，Zn0.01和Zn0.1的无侧限强度分别为3.98、3.76 MPa，均比没有添加锌离子的Zn0试块无侧限强度高。

研究认为锌离子对水泥水化有严重的阻碍作用，这是因为水泥水化生成Ca[Zn（OH）3H₂O₂]₂沉淀，这些沉淀包裹在水泥颗粒表面阻止其水化^[13]，所以人工制备的锌污染土水泥试块的强度基本都有所下降。但水泥掺量在10%时，低浓度锌离子的水泥土试块比没有锌离子的试块强度略有提高，这是因为早期水泥水化生成的水合硅酸钙及其他水化产物对强度影响的贡献有限，而早期形成的重金属氢氧化物沉淀有助于强度提高^[14]，所以在较高水泥掺量的试块经水化反应后，孔隙水pH相对较高，因而孔隙水中锌离子在碱性环境下生成锌氢氧化物沉淀，发挥了一定的胶结或填充作用，提高污染土固化强度。但锌离子的浓度应该存在一个阈值，当小于阈值时锌离子会生成沉淀提高水泥固化产物的强度，当大于阈值时会严重阻碍水泥水化，降低其强度。根据实验观察在水泥掺量10%时，由图 1（c）可发现Zn0.01和Zn0.1在7 d到28 d龄期过程中强度上升较快，每日强度增加量分别为0.03、0.06 MPa·d^-1，比Zn0的强度增加量0.02 MPa·d^-1高，且到28 d时Zn0.01和Zn0.1无侧限强度分别为3.98、3.76 MPa，超过Zn0的3.71 MPa，而水泥掺量6%和8%的试块并未发现明显阈值，因为低水泥掺量的试块水化反应后生成的锌氢氧化物沉淀所带来的强度提高不足以弥补锌离子阻碍水泥水化造成的强度损失。因此，在高水泥掺量的污染物试块中存在锌浓度阈值，并且该范围应在1000 mg·kg^-1附近。

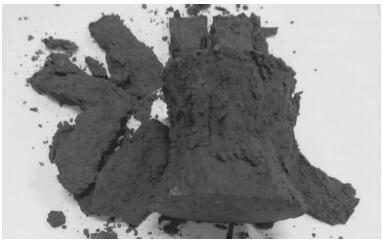

当污染物浓度达到1%的时候，无论水泥掺量为多少均出现异常现象，水泥土试块强度非常低，同时随着龄期增加强度出现先上升后下降的现象。试块内部含水率极高，呈软泥状，如图 2所示。据此认为当锌离子浓度达到1%以上时，将严重阻碍水泥水化反应，基本不生成水合硅酸钙，无侧限强度显著降低且出现先增长后下降的情况。这种异常情况除了锌离子会严重阻碍水泥水化反应外，还应该与试块在养护期间的含水率、体积变化和微观变化有关。

2.2 含水率和体积变化

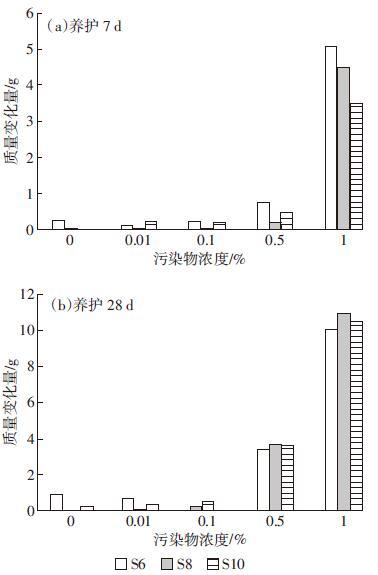

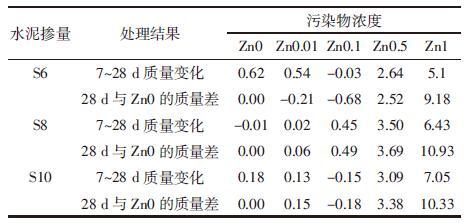

锌污染水泥固化试块经过标准养护7、28 d的质量变化如图 3所示。可以看出，养护7 d时，除Zn1以外质量变化均在1 g以内，而Zn1质量明显升高，且随着水泥掺量的增加质量增幅减小。到达28 d的时候，根据表 5试块质量变化结果，Zn0.01、Zn0.1与参照样Zn0质量相差1 g以内，与7 d的试块质量相差不超过1 g，但Zn0.5和Zn1却都随着养护时间的增加出现了质量明显增加的情况，Zn0.5和Zn0.1试块28 d质量与7 d质量相比，增加量分别在2.5 g和5 g以上，且水泥掺量与质量的增加没有明显的关系。质量的变化与养护过程中含水率的变化及水泥水化反应有关。

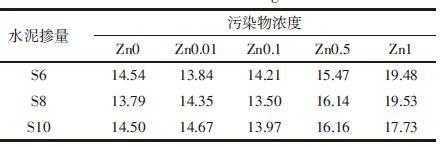

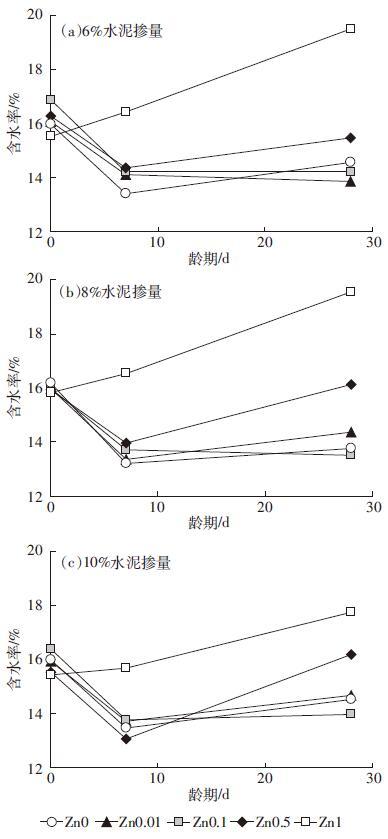

从图 4不同水泥掺量下含水率的变化可知，在7 d时除Zn1以外其他锌离子浓度的试块与参照试块含水率相差1%以内，且含水率都出现下降。这是因为在此期间水泥正常水化消耗了孔隙中的水分，并且消耗的水分大于试块从空气中吸收的水分。根据表 6所示，到达28 d时Zn0.1的试块含水率比Zn0低，且Zn0.01与Zn0.1试块含水率均低于14.7%，与初始含水率相比，减少1.3%以上，但与7 d相比含水率变化幅度不大。这说明在7 d到28 d的过程中依旧进行着水化反应，但反应速率不断下降，使水化消耗的水分与从空气中吸收的水分基本持平。然而Zn0.5在28 d时含水率出现增长（图 4），在16%左右，与初始含水率基本相同，说明在此期间水化反应缓慢进行，水化消耗的水分小于从空气中吸收的水分，出现含水率增加。而Zn1从养护开始含水率就持续增加，水泥水化反应出现了严重的阻碍，基本不进行水化反应，而且红粘土中锌离子的浓度提高，促使土壤大量吸收空气中水分，相关研究表明，红粘土是非典型的膨润土，含有较多的亲水性较弱的高岭石、伊利石、绿松石^[6]，而大量锌离子的加入改变了红粘土的性质，使红粘土出现了很好的亲水性，导致红粘土试块在自然养护情况下出现吸水膨胀。

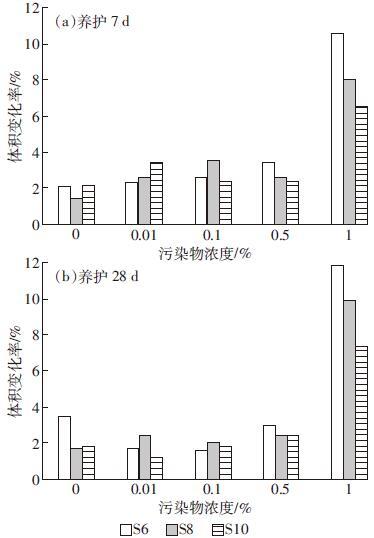

对试块体积进行方差分析，结果表明水泥掺量和养护天数差异性不显著（P>0.05），与污染物浓度差异性极显著（P<0.01）。根据图 5所示，不难发现Zn0.01、Zn0.1与参照时间Zn0的体积变化比较接近，均出现些许膨胀，膨胀量在2%～4%之间。因为红粘土有遇水膨胀的特性，在湿度95%的环境下养护会出现一些膨胀，但由于前期水泥在正常水化，生成的CSH胶结物质抑制其体积的膨胀，所以总体而言体积变化均不显著。而Zn0.5试块7 d的体积变化也在2%～4%之间，从含水率变化来看前期还是在正常进行水化反应，可是在28 d时其含水率出现了一个较明显的增长，但体积的变化依旧在2%～4%之间。这是因为前期的水化反应产生的胶结物质抑制了后期红粘土的吸水膨胀，但后期抑制膨胀会破坏其原有的胶凝结构，所以28 d的强度与7 d相比增长不大。而对于Zn1，前期大量吸水并且锌污染物严重阻碍其水化反应，致使从一开始体积就出现了异常的膨胀，在7 d到28 d的养护过程中继续吸收空气中水分，体积继续膨胀，破坏了其原有的内部结构，使强度随着时间逐渐下降。综上所述，在锌污染的红粘土水泥固化处理中，少量的锌离子对水泥的水化反应影响并不大，从含水率的角度看甚至会些许促进水泥的水化，而Zn0.1的28 d含水率低于参照样，与前文所提到的阈值结果相符。高浓度的锌离子除了会严重阻碍其水泥水化反应而导致强度降低外，由于锌离子改变了红粘土原有的性质，使其出现了一定的亲水性，吸水膨胀，破坏其内部结构，也是导致锌污染固化物强度下降的一个重要原因。

2.3 微观孔隙

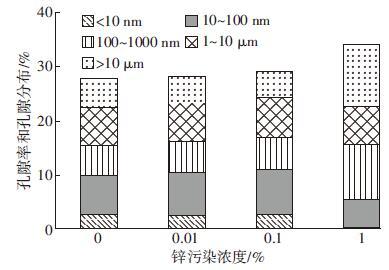

对28 d水泥掺量10%的水泥固化锌污染物试块进行压汞实验分析，结果如表 7所示，孔隙率和孔径分布如图 6所示。孔隙大小的划分参照Horpibulsuk等^[15]提出的固化黏土孔隙的分类：CSH凝胶物团粒内孔隙直径小于10 nm的孔隙；CSH凝胶物团粒间孔隙^[16]在10～100 nm的孔隙、0.1～1 μm 的孔隙、1～10 μm 的孔隙；直径超过10 μm的孔隙。

由图 6可知，随着重金属锌浓度的升高孔隙率呈上升趋势，在锌污染浓度从0上升到0.1%时孔隙率从27.9%上升到29.1%，变化幅度不大。根据图中不同锌离子浓度下水泥固化产物的孔径分布情况和表 7不同孔径的孔隙率所示，浓度小于0.1%的锌污染水泥试块随着锌离子浓度增加，孔径小于10 nm的CSH凝胶物团粒内的孔隙从2.62%增加到2.82%，孔径10～100 nm的CSH凝胶物团粒间孔隙从7.42%增加到7.99%，但孔径大于10 μm的孔隙从5.55%下降到4.68%，说明少量的锌离子便会阻碍水泥的水化，使水化反应生成的CSH凝胶物与没有锌污染的试块水化反应所生成的CSH凝胶物相比孔隙多，质量差，但少量的锌污染会生成Zn（OH）₂沉淀，这些沉淀填充于大孔径的孔隙之中，使孔径大于10 μm的孔隙明显减少。

当浓度上升到1%时，孔隙率出现了较明显的升高，孔径大于10 μm的孔隙突增到11.47%，与其他浓度相比增加了一倍以上，而孔径小于10 nm的CSH凝胶物团粒内孔隙只有0.22%。这是因为高浓度锌离子会严重阻碍水泥水化，生成了大量的无定型物质，根据Bensted等^[17]的理论，这些物质很可能是C3S和C3A在水化反应开始的早期（几分钟内）产生的富铝酸盐的无定型包裹层。参照杜延军等^[18]研究，高浓度的锌污染水泥试块孔隙在0.1～10 μm间所占比例较大，而小于10 nm的CSH凝胶物团粒间孔隙却趋近于零。因此认为高浓度的锌离子在养护过程中基本无水泥水化反应，大量生成无定型物，且无定型物的主要孔径分布在0.1～10 μm间。正是这些大量形成的无定型物阻碍了水泥水化作用，同时使红粘土出现了亲水性，造成吸水膨胀现象，使孔径10 μm以上孔隙分布较多，进而使总孔隙率较高。

观察图 6同时结合强度变化可以发现，孔径大于10 μm的孔隙率含量与强度有着较强的相关性，强度越高孔径大于10 μm的孔隙越少，说明孔径大于10 μm的孔隙是有害孔，在水泥正常水化的情况下对强度影响较大。而当污染物浓度在0.1%左右时孔径大于10 μm的孔隙率最小，且强度比未添加污染物的试块高，结合上文少量的污染物可以提高红粘土水泥固化产物强度的观点，说明水泥掺量10%的试块，锌离子浓度在1000 mg·kg^-1附近存在一个影响强度的阈值。

3 结论

（1） 固化土水泥掺量6%和8%时，28 d无侧限强度随锌离子浓度的增加而下降。固化土水泥掺量10%时，锌离子浓度对强度的影响存在阈值，阈值浓度应在1000 mg·kg^-1附近，浓度低于阈值，无侧限强度增大，提高水泥固化产物的强度，反之则随着浓度的增加无侧限强度大幅度下降。

（2） 锌离子浓度在5000 mg·kg^-1以下时，固化产物无侧限强度随龄期增加而增长；浓度在10 000 mg·kg^-1时无侧限强度随着龄期增加而先增加后下降。水泥掺量在10%以内的锌离子固化物，无侧限强度随龄期的变化只与锌离子浓度有关。

（3） 水泥掺量10%时，锌离子浓度在1000 mg·kg^-1以内的28 d固化产物，10 nm以下孔隙随锌离子浓度的增大而增加，而10 μm以上的孔隙随锌离子浓度增大而减少。

（4） 水泥掺量10%时，高浓度的锌离子会严重阻碍水泥水化，水化生成的C-S-H凝胶物极少，大量生成孔径分布在0.1～10 μm的无定型物，使红粘土出现亲水性，养护过程中吸收水分且体积增加，同时10 μm以上孔隙和总孔隙率增加，固化产物强度极低。
