红壤性水稻土广泛分布于我国南方稻作区，为保障粮食高产该地区往往过量施用化肥，导致农田面源污染和湖泊富营养化^[1-2]。稻草秸秆可为土壤提供丰富的有机质和速效养分^[3]，长期稻草还田可以促进土壤有机碳积累、提高土壤肥力和作物产量^[4]。研究表明，稻草在腐解转化过程中可影响土壤腐殖质的性质与结构^[5]，而土壤腐殖质正是构成土壤肥力的物质基础^[6]。胡敏酸作为土壤腐殖质的重要组成部分，其含量和结构的变化会影响到土壤肥力、作物产量以及土壤污染物的行为^[7-8]。以往的研究表明施用不同有机物料如秸秆能不同程度提高土壤胡敏酸的含量，甚至影响其化学结构^[9-10]。Chien 等^[9]报道施用猪粪堆肥增加了土壤胡敏酸中烷基比例，Dou 等^[10]研究发现长期稻草还田能使辽宁盘锦水稻土胡敏酸结构变得更加简单，脂肪性更强。但目前对腐殖化途径或过程学界仍没有统一的认识^[7]，对胡敏酸的精细结构也缺乏足够的了解，其中一个重要原因是受限于当前的测定技术^[11]。¹³C核磁共振波谱(Nuclear magnetic resonance，NMR)技术是目前为止研究有机质结构最有效的方法之一，可以直接测定碳骨架^{[10, 12]}。但学者们大都采用常规的交叉极化/魔角自旋(Cross-polarization/magic anglespinning，CP/MAS)技术^[13-15]，由于交叉极化效率低、易受自旋边带影响，因此难以定量化结果^[16-17]。准确把握胡敏酸的化学结构对于深入研究腐殖化作用和提升土壤肥力都有重要的意义，一方面要从定性分析发展到定量分析，另一方面要从粗放的官能团结构细化到特定的官能团结构。高速多重倾斜幅度交叉极化/魔角自旋(Multiple cross-polarization/magic angle spin原ning，multiCP/MAS)技术是近年来发展出的简单快速测定有机质结构的新兴技术^[18]，可以实现胡敏酸的定量分析。高级NMR 技术^{[17, 19]}则可以选择性测定特定结构的官能团，如偶极相移(Dipolar dephasing，DD)可测定非质子碳和可转动碳，化学位移各向异性过滤(Chemical-shift-anisotropy，CSA)技术可测定sp³杂化碳，CH 编辑和CH₂编辑分别测定带有一个和两个质子的碳，而CH_n-only 编辑技术则能测定质子化碳。高级技术之间的组合能提供更为准确精细的有机质结构。目前这些技术已成功应用于秸秆分解^[20]、古土壤^[16]和腐殖质^{[12, 17]}等多个领域，但用于长期施肥对胡敏酸结构的研究还很少。

为此，本研究以湖南桃源地区的长期田间定位试验为平台，采用元素分析、稳定碳同位素分析和高级固态¹³C NMR 技术，包括multiCP/MAS、DD、CSA 和CH_n-only 编辑技术对水稻土长期稻草还田土壤中胡敏酸的结构特征进行了定量研究，旨在为探明土壤肥力与胡敏酸之间的相互关系以及腐殖化过程提供理论依据。

土壤样品采自中国科学院桃源农业生态试验站(111°33'E，28°55'N)的长期肥料定位试验。该站年平均气温16.5℃，降水量1448 mm，日照1531 h。土壤为发育于第四纪红色黏土的水稻土，土壤类型为水耕人为土，种植制度为早稻-晚稻。试验始于1990年，共设10 个施肥处理，详细介绍请见文献[21]。本研究选取两种施肥处理：不施肥对照和连续稻草还田。每个处理3次重复，每个小区面积33 m²。稻草还田处理为将小区的稻草还田到相应小区，每年的还田量为14.5 t·hm^-2。本研究用样品于2011年3月在每个小区采用五点取样法采集0~20 cm表层土壤，混匀，即截止样品采集时间，该长期试验已经历22 年的连续不同施肥处理。采集样品风干后磨细，过2mm筛备用。连续22年不同施肥处理的土壤基本理化性质见表 1。

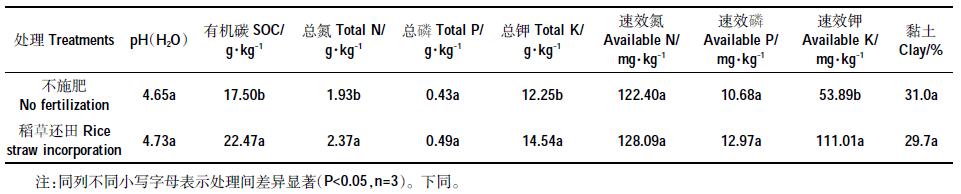

表 1 连续22年不同处理的土壤基本理化性质 Table 1 Physical and chemical properties of the soils after 22 years of rice straw incorporation and no fertilization

表选项

胡敏酸的提取和纯化主要参考国际腐植酸协会(IHSS)和Preston 等^[22]的研究。按土液比1:10(m/V)加入0.1 mol·L^-1 NaOH 和0.1 mol·L^-1 Na₄P₂O₇溶液(1:1，V/V)，室温下进行碱提取，每次振荡时间为16 h，离心收集上清液。碱提取步骤多次重复，直到离心液无色。所有的离心液汇总，并酸化到pH 为1~2，在室温下静置12~16 h，离心分离出沉淀。沉淀继续用0.5mol·L^-1 NaOH溶解，用盐酸酸化。反复溶解、酸化，直到离心液无色，最终的沉淀为粗胡敏酸。粗胡敏酸用HF：HCl(1%：1%)去除矿物质，纯化5 次后用去离子水反复清洗，冷冻干燥后得到纯胡敏酸。

样品的C、N和H含量用元素分析仪(Vario microcube，Elementar Analysensysteme GmbH，德国)测定。灰分含量在800℃、4 h条件下测定。氧含量用差减法求得，即O%=100%-C%-H%-N%-灰分%。样品的内部氧化度($\omega $)根据Debska 等^[23]计算：$\omega $=(2O+3N-H)/C，其中O、N、H和C均为原子百分比。

δ¹³C值用FLASHEA-DELTAV联用仪(Flash-2000Delta V ADVADTAGE，赛默飞世尔)测定，采用PeeDee Belemnite(PDB)标准。

核磁共振实验分析在Bruker Avance 400 核磁共振仪上完成，采用固体双共振探头，4 mm 转子。¹³C 的检测共振频率为100 MHz。主要采用的NMR技术有以下几种：

(1) ¹³C 高速多重倾斜幅度交叉极化-魔角自旋(multiCP/MAS)NMR：魔角自旋频率为14 kHz，接触时间0.1 ms，循环延迟时间0.35 s，90°¹³C脉宽4 μs。图谱旋转边带峰面积非常小(＜3%)，与中心峰重叠很少。

(2) ¹³C multiCP/MAS 与偶极相移(DD)技术联用：偶极相移时间为68 μs，其他条件同¹³C multiCP/MAS。

(3) ¹³C 化学位移各向异性过滤(CSA)技术：在全碳图谱中δ90~120 区域内sp³杂化的异头碳和sp²杂化的芳香碳都有吸收峰，两种官能团信号互相重叠。利用五脉冲CSA 技术可以将异头碳信号区分开来，CSA-滤波时间为35 μs。将该技术再与DD 技术联用可以进一步区分出非质子异头碳(OC_qO)，偶极相移时间为40 μs。

(4) CH_n-only 图谱编辑技术：该图谱由两个交叉极化-总边带抑制(CP/TOSS)子图谱进行差减而得。第一个子图谱交叉极化接触时间为50 μs，该子图谱主要包括不可转动官能团中的质子化碳信号和双键磁化转移过程中残留的季碳信号。第二个子图谱交叉极化接触时间为50 μs 并配合DD 技术，偶极相移时间为40 μs，该子图谱只包含残留的季碳信号或可转动碳如CH₃。这两个子图谱的差值显示的就是CH₂和CH官能团信号，并含有少量CH₃信号。

为准确计算出芳香度，应区分δ90~120 区域的芳香碳和异头碳信号，具体计算方法参见Mao 等^[19]。烷基/烷氧基比值(A/O-A)计算公式为：A/O-A =(δ0~44)/(δ64~93)。疏水性指数(HI)为所有非极化烷基和芳香碳信号与极化官能团信号的比值^[17]，计算公式为：HI =[(δ0~44)+(δ113~142)]/[(δ44~113)+(δ142~220)]。

纯化后不施肥和稻草还田处理中胡敏酸碳含量分别为51.5%和52.8%；有机碳回收率较高，分别为84.7%和79.8%(表 2)。长期稻草还田的胡敏酸含量比不施肥处理增加了78%，说明稻草还田有利于胡敏酸的产生，从而改善土壤有机质品质。该研究结果与周卫军等^[4]一致，但胡敏酸含量有所不同，可能与胡敏酸提取和纯化方法不同有关。Dou 等^[10]研究结果也表明，与不施肥处理相比，长期稻草还田增加了辽宁盘锦水稻土胡敏酸含量。一般施用有机物料如粪肥、绿肥都会提高土壤中的胡敏酸含量^{[9, 24]}。

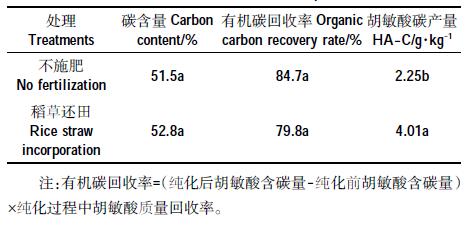

表 2 胡敏酸的碳含量、有机碳回收率和产量 Table 2 Carbon content，organic carbon recovery rate and yield of humic acid after rice straw incorporation

表选项

由表 3可见，稻草还田后胡敏酸各元素组成与不施肥相比变化不大，其中碳含量略有增加，而氮和氧含量略有下降。因此二者原子比大小和内部氧化度均较为接近。H/C 表征胡敏酸的分子饱和程度或缩合度，O/C 表征氧化度，(N+O)/C 表征分子极性^{[8, 25]}，3种原子比的均值分别为1.35、0.51 和0.60。内部氧化度$\omega $表示胡敏酸氧化过程的程度，其值越高表明腐殖化程度也越高^{[7, 23]}。Chien 等^[9]也发现长期施用粪肥和绿肥并未显著改变胡敏酸的H/C 和O/C，且与本实验结果较为接近。Jindo 等^[13]研究表明，无论是添加新鲜的有机物还是成熟堆肥，土壤胡敏酸的H/C 和O/C 都没有明显变化。这一方面表明了稻草还田难以改变水稻土胡敏酸的元素组成，但另一方面也暗示其化学结构的深入刻画还依赖于更高级的分析手段。

表 3 胡敏酸的元素组成（无灰分）、原子比、内部氧化度和同位素成分 Table 3 Elemental content（ash-free），atomic ratios，ω and isotopic compositions of humic acid after rice straw incorporation

表选项

稳定碳同位素可以指示有机质来源^[15]。长期稻草还田后δ¹³C 值降低(表 3)，说明稻草还田使土壤胡敏酸积累了新的有机碳，这部分碳来源于稻草输入转化的新鲜有机质。δ¹³C 值的变化还可能与胡敏酸的结构有关^[26]。极性化合物如糖类和氨基酸一般富¹³C，而非极性物质如脂类和木质素等则贫¹³C^[15]，由此推断稻草还田处理的胡敏酸相对不施肥处理可能还有更多的非极性物质，而极性物质则较少。

长期稻草还田及不施肥对照土壤胡敏酸的全碳图谱和选择性碳图谱如图 1 所示。其中图 1(a)和图 1(f)为multiCP/MAS NMR 图谱，可显示δ0~220 所有碳吸收峰。不同化学位移区域对应的官能团及其可能的来源物质如表 4所示。可见长期稻草还田和对照土壤胡敏酸的全碳图谱很相似；其中烷基吸收峰最高，其次为羧基，表明胡敏酸中可能含有较多的角质、软木脂和蜡等植物大分子物质^[27]，以及来自于多肽或蛋白质的羧酸或酰胺类物质^[16]。但稻草还田处理中胡敏酸的δ56 处的吸收峰比对照更加明显。

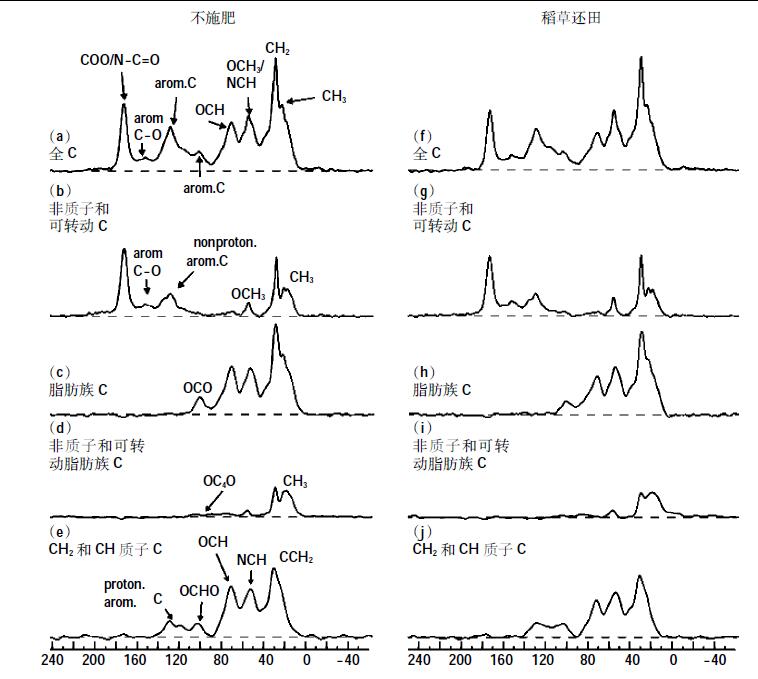

图 1 胡敏酸的multiCP/MAS NMR 图谱和选择性官能团碳图谱 Figure 1 MultiCP/MAS NMR and identification of 13C NMR signals from specific functional groups in humic acids 左列代表不施肥对照,右列为稻草还田处理｡(a,f)multiCP/MASNMR图谱;(b,g)multiCP/MAS的偶极相移图谱;(c,h)化学位移各向异性过滤图谱;(d,i)化学位移各向异性与偶极相移联用图谱;(e,j)质子化碳图谱｡扫描次数:(a ,b ,c f,g,i,)4096次;(d)12288次;(e)2048次;(h)2400次;(j)1600次 The control (lelf column) vs the rice straw incorporation (right column).(a,f)multiCP/MAS NMR spectra for reference;(b,g)corresponding dipolar-dephased multiCP/MAS spectra;(c,h)selection of alkyl carbons by a 13C chemical shift anisotropy(CSA)filte;(d,i)selection of nonprotonated or mobile alkyl carbons with a 35-μs CSA filter and 40-μs dipolar dephasing;and(e,j)selection of protonated carbons. Numbers of scans:(a ,b ,c f,g, i,)4096;(d)12 288;(e)2048;(h)2400;(j)1600

图选项

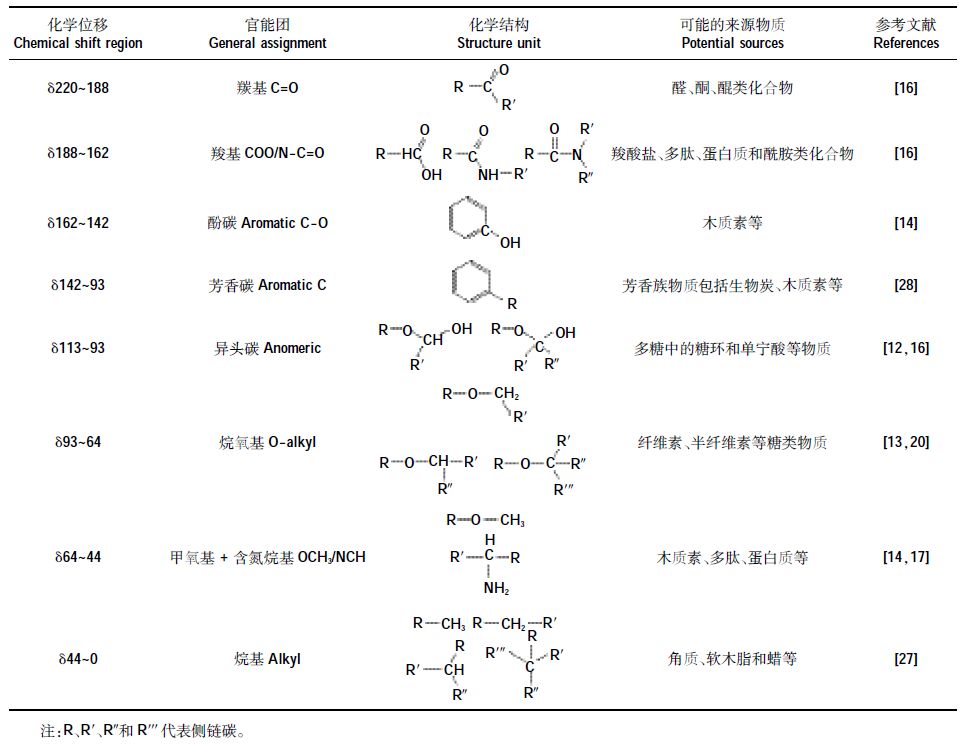

表 4 不同化学位移区域对应的官能团及其可能的来源物质 Table 4 Assignments of the chemical shift region to types of carbon and their organic matter sources

表选项

通过DD 技术可以选择性识别出非质子碳和可转动碳信号，如图 1(b)和图 1(g)，包括δ173 处的羧基、δ156 的酚碳、δ130 的非质子芳香碳、δ72 的烷氧基、δ56的甲氧基、δ30的聚亚甲基和δ20 的甲基。其中芳香碳信号相比全碳图谱降低较多，表明胡敏酸多数芳香碳都是质子化碳。δ72峰高相比全碳图谱下降明显，说明胡敏酸含有很少的非质子烷氧基(OCq)。经过DD 处理后，δ56处残留一个小尖峰，说明胡敏酸在该处的吸收峰大多来自于含氮烷基(NCH)而非甲氧基(OCH₃)。含氮烷基主要来自于多肽^[17]，而甲氧基和酚碳是木质素的显著特征^[14]。综上，长期稻草还田的土壤胡敏酸经DD 技术处理后图谱与对照也较为相似。

通过CSA 技术可以识别出脂肪族碳尤其是异头碳(OCO)信号。从图 1(c)和图 1(h)看，δ113~93的碳信号相对全碳图谱衰减较少，表明该区域主要为异头碳，而非芳香碳。异头碳主要来自于多糖中的糖环^[16]，且在不施肥对照处理中的信号要比稻草还田处理的略强。CSA技术与DD技术联用后可以识别出非质子异头碳(OC_qO)信号。非质子异头碳可能来源于单宁酸^[12]。由图 1(d)和图 1(i)可知，两种胡敏酸的异头碳只有很少是非质子化的。这一点可以从图 1(e)和图 1(j)上进一步得到证实，其中δ113~93 处的吸收峰为质子化异头碳(OCHO)，与全碳图谱相比信号相当。另外还能观察到δ130 的质子芳香碳、δ72 的质子烷氧基(OCH)、δ56 的含氮烷基和δ20 的聚亚甲基信号；其中对照土壤胡敏酸中δ72峰要比δ56 峰高，而在稻草还田处理中则刚好相反。表明尽管长期稻草还田与对照土壤胡敏酸中都含有大量的质子化碳，但稻草还田后不同质子化碳的比例与对照有别。

通过对图谱进行积分，可以获得胡敏酸中不同官能团的相对比例，尤其是借助高级NMR 技术可以获得更为详细的定量结果，包括准确的芳香碳和异头碳比例以及质子和非质子碳的比例(表 5)。这一点比常规的CP/MAS NMR结果有明显的优势。由表 5 可知，水稻土胡敏酸中烷基比例最高，占全碳的31.9%~33.0%，稻草还田使烷基比例略有增加；其次为芳香碳、烷氧基、含氮烷基和羧基，相对比例在10%~20%之间；而酚碳、异头碳、甲氧基比例较少，均低于5%；羧基比例最低(＜1%)。长期稻草还田和不施肥对照土壤胡敏酸中芳香碳非质子化的比例分别为40%和42%；异头碳和烷氧基则大多数质子化，其中异头碳质子化比例分别为84%和85%，烷氧基质子化比例分别为91%和92%。

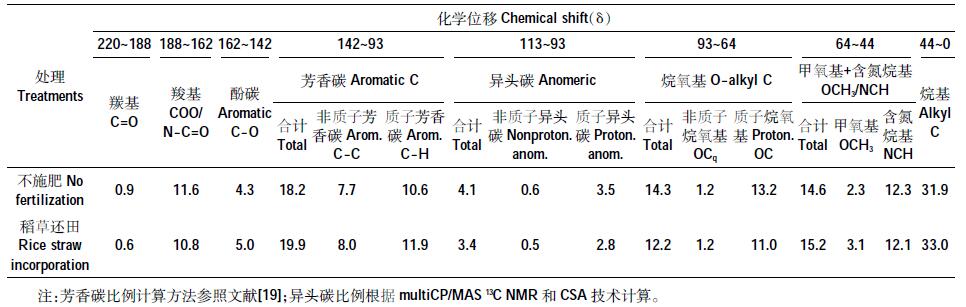

表 5 胡敏酸不同官能团碳占总碳的相对比例（%） Table 5 Percentages of total spectral area assigned to different functional groups obtained by multiCP/MAS ¹³C NMR and spectral-editing techniques for the humic acids（%）

表选项

通过高级NMR 技术可甄别出长期稻草还田对胡敏酸结构的影响。主要体现在以下几方面：首先，稻草还田整体上降低了羧基和含氮烷基的比例，这和元素分析结果中胡敏酸氮含量略有降低是一致的(表 3)，据此推测稻草还田导致土壤胡敏酸中蛋白质和多肽类物质^[16]比例降低。其次，稻草还田增加了芳香族物质(包括酚碳和芳香碳)比例，增幅为10%，其中增加的芳香碳主要是质子化碳；而主要来源于糖类物质的异头碳和烷氧基比例降低，且主要是质子化碳的降低。再次，甲氧基比例虽然整体较低，但稻草还田后其比例相比对照增加了37%；综合稻草还田对酚碳比例的增加，推测稻草还田还提高了胡敏酸中木质素^[14]的比例。最后，值得注意的是δ113~93 化学位移区域同时存在异头碳和芳香碳，根据其积分值和异头碳相对比例(表 5)可计算出稻草还田后胡敏酸异头碳在此化学位移内的比例由71%降到57%，即稻草还田后有更多的芳香碳来源于δ113~93。综上，可推测稻草还田后土壤胡敏酸中的芳香族物质增加，而糖类物质降低；非质子化碳相对较稳定，而质子化碳则易受稻草还田影响。稻草还田后胡敏酸的糖类、多肽物质比例降低和脂类、木质素比例的增加与同位素分析结果非极性物质的增加也是一致的(表 3)。

由于稻草还田后烷基的增加和烷氧基的降低，导致A/O-A 要高于不施肥对照(图 2)，说明稻草还田加速了胡敏酸的分解和腐殖化^{[5, 13]}。同时不施肥和稻草还田处理胡敏酸的芳香度均较低，分别为0.23 和0.26，表现出明显的脂肪族特性。赵光等^[5]研究紫色水稻土稻草腐解过程中胡敏酸的形成，发现胡敏酸也以脂肪族化合物为主，芳香度介于0.27~0.28 之间。胡敏酸的疏水性指数则是稻草还田的略高，说明稻草还田后胡敏酸的疏水性特征更加明显^[15]。疏水性结构可以保护生物活性分子如生长素，同时能够提高微生物和根际区域中根系生长的交互作用^[13]。

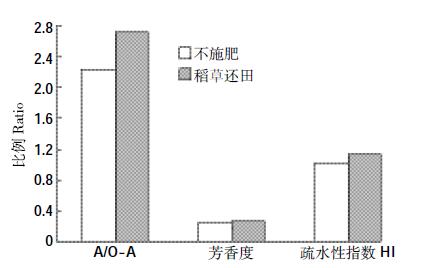

图 2 胡敏酸的A/O-A、芳香度和疏水性指数 Figure 2 Variations of A/O-A，aromaticity and hydrophobic index（HI）of humic acids in paddy soil

图选项

(1) 长期稻草还田有利于水稻土胡敏酸的增加，相比不施肥处理提高了78%。

(2) 胡敏酸的元素组成、分子饱和程度、氧化度和极性在稻草还田后均未发生明显改变。δ¹³C 结果显示稻草还田使胡敏酸中积累了新的有机碳，含有更多的非极性物质。

(3) 根据高级NMR 定量分析结果可推测，水稻土胡敏酸以脂肪族化合物为主，且含有大量的质子化碳，芳香度较低。稻草还田增加了胡敏酸在δ113~93化学位移内芳香碳的比例，以及芳香族物质和木质素比例，但整体上降低了蛋白质、多肽类和糖类物质的比例。非质子化碳相对不易受稻草还田影响，而质子化芳香碳增加，质子化异头碳和烷氧基比例降低。稻草还田还提高了胡敏酸中烷基和烷氧基比值，疏水性特征也更加明显。
