近年来，采矿、冶炼和化工等人类活动的增长导致土壤重金属污染成为全球面临的严重环境问题之一^[1-2]。在污染土壤的重金属中，Cd和Pb因具有高毒性、非生物降解和潜在致癌性，对生态环境构成严重威胁^[3]；锌是生物必需营养元素，但土壤中的Zn含量过度时会抑制生物生长，并通过食物链危害人体健康^[4]。因此，重金属污染土壤的修复具有重要的现实意义。

目前，在众多重金属修复技术中，土壤淋洗因其高效和快速的特点而受到研究者的关注^[5-7]。该技术应用的关键是选择效率较高且环境友好的淋洗剂，常用的淋洗剂包括无机酸^[8]、螯合剂^[9]和表面活性剂^[10]等。然而，无机酸易于破坏土壤的理化性质，人工螯合剂和表面活性剂的生物降解性差而且难以回收^[11]。近年来，研究发现低分子有机酸是环境友好的土壤重金属淋洗剂，但其去除率有限^[12]。因此，筛选某些材料或者试剂来增强有机酸对重金属污染土壤的修复能力具有重要的实用价值。

生物炭和纳米碳黑是具有较大比表面积、大量微孔结构和活跃有机含氧官能团的材料^[13-14]。它们被广泛用于吸附废水中重金属^[15-17]和钝化土壤重金属^[18-19]，并可改良土壤结构和提升土壤肥力^[20]。但是，生物炭和纳米碳黑与低分子有机酸改性后修复土壤重金属的研究却鲜见报道。因此有必要探究这些碳材料与低分子有机酸组合改性后对土壤重金属Cd、Pb和Zn的去除效果。

本研究以纳米碳黑、水稻秸秆生物炭、木屑生物炭和果壳生物炭为碳材料，选用柠檬酸和乙酸两种低分子有机酸，探究其组合对矿区污染土壤的修复效果，以期为重金属污染土壤的实际修复提供一定的参考依据。

1 材料与方法 1.1 供试土壤与淋洗材料 1.1.1 供试土壤

供试土样采自四川省汉源县唐家铅锌矿区表层土壤（0~20 cm）。样品经风干后，碾碎过2 mm尼龙筛，混匀后密封装袋保存，其理化性质见表 1。

1.1.2 淋洗材料

柠檬酸（C₆H₈O₇）和乙酸（C₂H₄O₂），分析纯，均产自成都科龙化工试剂厂。纳米碳黑，粉状，粒径为7~9 nm，产自天津天一世纪化工产品科技发展有限公司；水稻秸秆生物炭、木屑生物炭、果壳生物炭，粉状，粒径均小于80 μm，均产自江苏溧阳市德胜活性炭厂。

1.2 试验方法 1.2.1 单一碳材料对土壤Cd、Pb和Zn的淋洗试验

分别称取2.00 g土样于50 mL离心管中，加入20 mL浓度为0.3、0.7、1.1、1.5 g·L^-1的纳米碳黑、水稻秸秆生物炭、木屑生物炭和果壳生物炭，并用0.1 mol·L^-1的HNO₃和NaOH调节溶液pH至4.0。以水溶液作空白对照。随后将离心管放入振荡器中，在200 r·min^-1条件下恒温（25 ℃）振荡1 h后，在3500 r·min^-1下离心3 min。离心后的上清液经0.45 μm微孔滤膜过滤，再用火焰分光光度法（FAAS，M6型）测定溶液中Cd、Pb和Zn的含量。每个处理重复3次。

1.2.2 单一有机酸对土壤Cd、Pb和Zn的淋洗试验

分别称取2.00 g土样于50 mL离心管中，加入20 mL浓度为0.1、0.2、0.3 mol·L^-1的柠檬酸或乙酸溶液，并用0.1 mol·L^-1的HNO₃和NaOH调节溶液pH至4.0。以水溶液作空白对照。其余步骤同1.2.1。

1.2.3 土壤Cd、Pb和Zn的复合淋洗试验

分别称取60、140、220、300 mg纳米碳黑、水稻秸秆生物炭、木屑生物炭、果壳生物炭于50 mL离心管中，分别加入20 mL浓度为0.3 mol·L^-1的柠檬酸、乙酸，在25 ℃、200 r·min^-1条件下恒温振荡改性24 h，再分别称取2.00 g土样加入改性后的复合淋洗剂中，用0.1 mol·L^-1的HNO₃和NaOH调节pH至4.0。其余步骤同1.2.1。

1.3 土壤理化性质及重金属形态的测定

土壤pH值测定采用酸度pH计法；土壤阳离子交换量测定采用乙酸铵交换法^[21]；土壤颗粒组成测定用比重计法。土壤营养元素按照《土壤农化分析》^[22]进行测定，其中土壤有机碳测定采用重铬酸钾外加热法，全氮测定采用半微量开氏法，全磷测定采用氢氧化钠熔融-钼锑抗比色法，全钾测定采用氢氧化钠熔融-火焰光度法，速效磷测定采用碳酸氢钠浸提-钼锑抗比色法，速效钾测定采用醋酸铵提取-火焰光度法，无机氮测定采用氯化钾浸提-靛酚蓝比色法（NH₄⁺-N）和紫外分光光度法（NO₃^--N）。

重金属元素全量分析采用HNO₃/HCIO₄/HF（体积比为1:2:2）三酸硝化法^[2]。土壤中重金属形态测定采用改进BCR连续提取法^[23-24]。

1.4 数据处理

数据采用SPSS 19.0进行统计分析，采用Origin 9.0绘图。数据平均值与标准差采用单因素方差分析，差异显著性分析采用S-N-K法（P < 0.05）。

2 结果与讨论 2.1 单一碳材料对土壤Cd、Pb和Zn的去除率

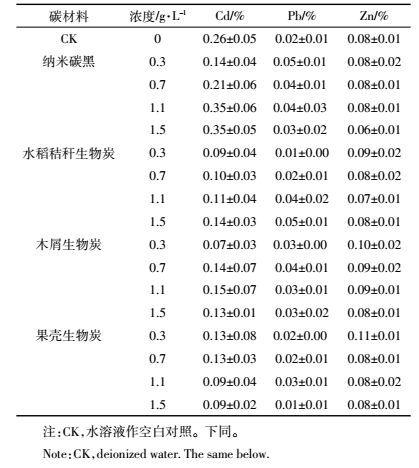

4种碳材料对土壤中Cd、Pb和Zn的去除率无明显变化趋势，且均小于0.5%（表 1）。因此，单一碳材料难以直接用于土壤中Cd、Pb和Zn的去除。

2.2 单一有机酸对土壤Cd、Pb和Zn的去除率

3种土壤重金属Cd、Pb和Zn的去除率均随有机酸浓度的增加而升高（图 1）。在同一浓度下，柠檬酸对土壤中Cd、Pb和Zn的去除率显著高于乙酸（P < 0.05），在浓度为0.3 mol·L^-1时，柠檬酸对土壤Cd、Pb和Zn的去除率分别比乙酸高15.6%、35.2%和25.7%。这是因为柠檬酸是三元酸，乙酸是一元酸，前者比后者能提供更多的阴离子，其与重金属阳离子发生螯合反应，所以柠檬酸去除率高于乙酸^[25]。

2.3 复合淋洗剂对土壤Cd、Pb和Zn的去除率

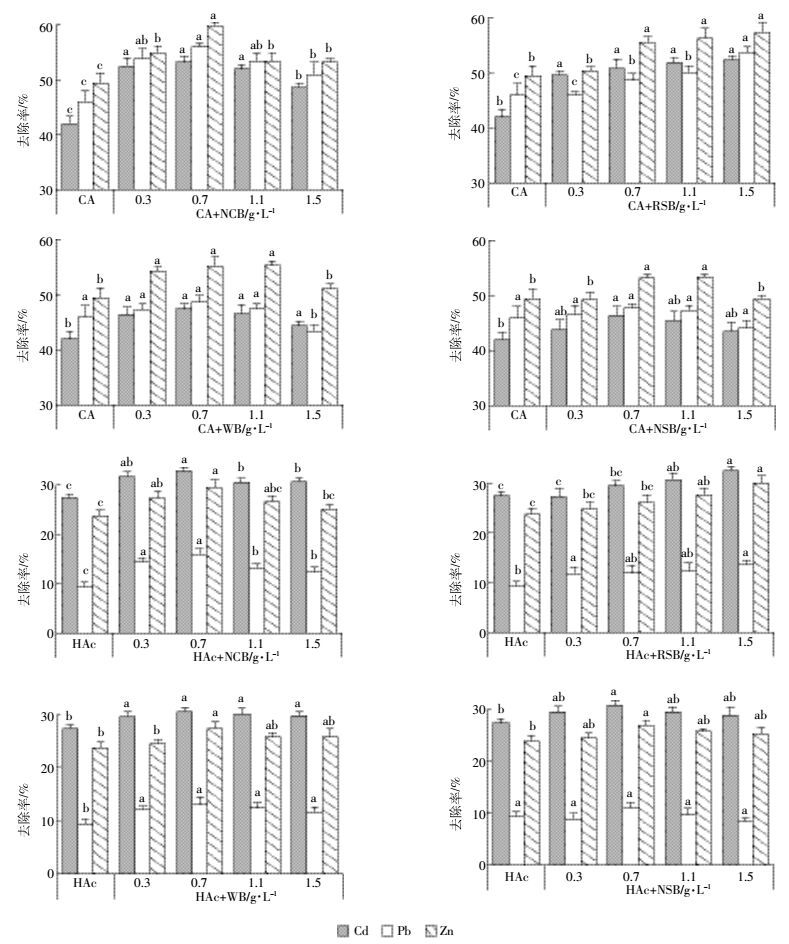

与碳材料或有机酸单独使用相比，两种有机酸分别与4种碳材料构成的复合淋洗剂对3种土壤重金属的去除率随碳材料浓度的增加呈现不同的变化趋势（图 2）。

柠檬酸除与水稻秸秆生物炭改性后对重金属的去除率随着生物炭浓度增加而缓慢增加外，与其余3种碳材料复合改性后随着碳材料浓度的增加均呈现先增加后下降的趋势，并在浓度为0.7 g·L^-1时达到最大去除率。总体上，4种碳材料与柠檬酸构成的复合淋洗剂对重金属的去除率增加值以纳米碳黑为最高（10.1%~11.1%），水稻秸秆生物炭次之（7.8%~10.3%）。这些现象可能是由于碳材料表面大量的含氧官能团与金属离子反应生成盐或者复合物吸附于其上，并在酸性环境下解吸进入淋洗液中，从而提高了去除率^[26]。某些研究者认为柠檬酸能与土壤胶体中的铁氧化合物反应，形成LaFeO₃复合物，进而破坏土壤胶膜，释放其包裹的金属离子^[27]，碳材料巨大的比表面积可能会增加这一反应的接触面积^{[14, 17]}，促进去除率提高。当碳材料浓度大于临界值时，淋洗率降低的原因可能是由于碳材料上的PO₃^-4和CO₂-3与溶液中的重金属离子形成沉淀^[28]。

乙酸与不同碳材料复合改性后对3种重金属的去除与柠檬酸相似，但其去除率和提升率均明显低于柠檬酸。总体上，4种碳材料与乙酸构成的复合淋洗剂对Cd、Pb和Zn的去除效果提升率下降至1.6%~6.6%。这可能是由于同一浓度下，柠檬酸比乙酸具有更多羧基官能团，能在改性后生成更多的配位体与重金属发生螯合作用^[25]。

2.4 淋洗前后土壤中重金属组分分析

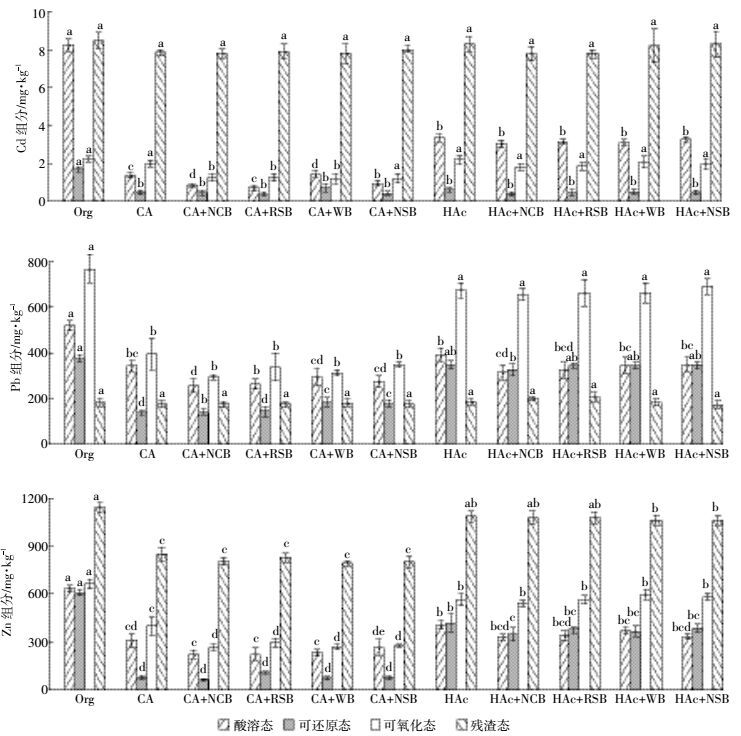

土壤中重金属的组分分布如图 3所示。经有机酸和碳材料复合淋洗之后，土壤中各形态的Cd、Pb和Zn均有不同程度的变化。

淋洗前土壤中Cd以残渣态和酸溶态为主，含量分别为8.5、8.2 mg·kg^-1，其次是可氧化态和可还原态，含量分别为2.2、1.7 mg·kg^-1。柠檬酸和乙酸与4种碳材料复合淋洗之后，酸溶态含量分别下降80%~90%和50%~65%，表明在淋洗初始阶段，大量的酸溶态金属被迅速酸解进入淋洗液中，从而被去除^[2]。值得关注的是，有机酸与碳材料复合淋洗后可还原态的Cd显著降低。此外，除含乙酸的复合淋洗外，柠檬酸与4种碳材料复合淋洗后的可氧化态也显著降低。这表明复合淋洗剂能将可还原态和部分可氧化态的Cd转化为酸溶态，通过淋洗过程去除^[29-30]。

土壤中Pb以可氧化态和酸溶态为主，含量分别为769.4、520.9 mg·kg^-1，其次是可还原态，含量为375.7 mg·kg^-1。与Cd组分变化相似，Pb的酸溶态、可还原态和可氧化态均显著降低（P < 0.05），差异在于，柠檬酸与碳材料复合淋洗后，可还原态和可氧化态降低幅度均明显高于乙酸。

与Cd和Pb不同，Zn的残渣态含量最多（1 143.2 mg·kg^-1），其余3种形态所占比例接近，含量均在600~660 mg·kg^-1之间，其组分变化也与Cd相似，但有明显差异的是，残渣态的Zn有显著降低（P < 0.05），下降幅度在25%~30%之间。这表明柠檬酸与碳材料复合淋洗对残渣态的Zn有较好的去除效果。

综上所述，4种碳材料对柠檬酸去除重金属效果的提升作用可能是基于它们促进了重金属的可还原态和部分可氧化态向酸溶态转化。

2.5 淋洗前后土壤的化学性质分析

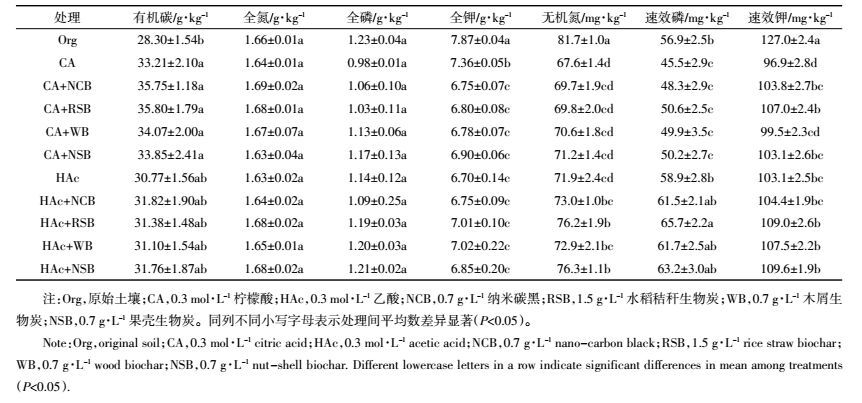

土壤淋洗可能通过溶解土壤中原有的氧化物、碳酸盐和有机质造成土壤化学性质的改变^[31-32]。从表 3可知，柠檬酸及其与碳材料淋洗后土壤中的有机碳含量显著升高（P < 0.05），乙酸及其与碳材料淋洗后的土壤有机碳含量也增加了8.7%~12.4%。这是由于残留在土壤中的有机酸和碳材料会一定程度地造成有机碳的增加^[33]。土壤中氮、磷、钾是植物生长所必需的营养元素，经淋洗后，全氮和全磷的含量均无显著变化（表 3），全钾含量降低7%~15%。这表明淋洗剂在淋洗过程中会带走部分营养元素^[10]。除乙酸及其与碳材料复合淋洗后的速效磷含量有所增加外，其余淋洗处理后的土壤速效养分均显著下降（P < 0.05）。乙酸组处理后土壤速效磷增加的原因，可能是有机酸活化了土壤中原有的磷^[34]；柠檬酸组处理后造成速效磷含量显著下降的原因，可能是在淋洗过程中大量的有机阴离子从土壤胶体吸附点位上取代磷进入淋洗液中，从而使土壤速效磷下降^[35]。与单一柠檬酸相比，碳材料的加入使土壤中无机氮和速效钾的含量分别提升3.1%~5.3%和2.7%~10.4%；而与单一乙酸相比，碳材料的加入使土壤无机氮和速效钾含量也均提升1.3%~6.3%。

3 结论

（1）4种碳材料对有机酸去除重金属的效果均有不同程度的提升作用。总体上，柠檬酸对重金属去除率的提升值高于乙酸；对柠檬酸去除率的提升值以纳米碳黑为最高，水稻秸秆生物炭次之，木屑和果壳生物炭最低。

（2）经有机酸和碳材料复合淋洗后，土壤中酸溶态、可还原态和部分可氧化态的重金属能被有效去除，这表明复合淋洗剂中的碳材料能促进重金属的各形态向酸溶态转化。

（3）土壤经淋洗后，有机碳含量升高8.7%~26.5%，全氮、全磷含量无显著变化，全钾含量显著下降（P < 0.05）。与单一有机酸相比，碳材料的加入可以减缓淋洗过程对速效养分的损失。
