随着集约化畜禽养殖业的不断发展，抗生素作为饲料防病添加剂而被广泛应用于养殖业中。其中四环素类抗生素的生产和使用量占据世界第二，而在中国则排名第一^[1]。土霉素(Oxytetracycline，OTC)作为四环素类广谱抗菌剂，由于价格低廉、副作用小、使用方便、在预防动物疾病和促进生长方面有较好的效果等优点，在水产养殖和畜禽养殖业中得到了广泛应用。据报道，我国土霉素产量在2003年达到了10 000 t，占到世界土霉素总产量的65%，而且其产量和用量还会保持快速增长的趋势^[2]。抗生素的生产和使用对人类健康的保障和畜牧业的发展起到积极作用^[3]。然而，随着抗生素使用量的逐年增大，抗生素类药物的污染问题引起了广泛关注^[4-6]。研究表明，人类或动物服用的抗生素只有少部分残留在体内，而大部分以原有的结构或其代谢产物的形式通过排便进入环境^[7]。据报道，在河流、地下水以及地表水中都发现了土霉素的残留。这些残留于环境中的土霉素可以通过饮用水、畜禽产品等途径进入食物链，导致人体内产生相应的抗生素耐药性。每年有大量的土霉素通过各种渠道(如污水灌溉、田间径流、粪便施肥等)进入土壤和水体环境，由于长期不断地施入和暴露，土霉素对微生物抗性、动植物毒性以及通过食物链生物放大作用对人类健康已产生严重威胁^[8-10]。

生物质炭(Biochar)是生物质在低温(＜700 ℃)、限氧条件下的热解炭化产物^[11]。它是一种化学性质相对稳定的多孔性物质，具有较大的比表面积、发达的孔隙结构和存在芳香族化合物等特性，同时表面含有羧基、羰基、酚羟基等含氧官能团，因此可作为一种高效的吸附功能材料^[12-13]。研究表明，生物质炭对抗生素、多环芳烃和杀虫剂等有机污染物具有较强的吸附能力，并能降低有机污染物在环境中的迁移能力和生物有效性^[14-18]。制备生物质炭的原材料可以是农业废弃物(如甘蔗渣、木薯渣、秸秆)，也可以是城市垃圾或畜畜粪便等。目前，国内外关于介质和功能材料对土霉素的去除研究颇多，但以生物质炭为吸附剂，土霉素为目标污染物的文献较少，尤其是以菠萝皮渣为原材料制备的生物质炭对土壤中土霉素的去除效应及毒性影响未见报道。笔者前期研究表明，菠萝皮渣生物质炭对土霉素具有较好的吸附效果^[18]。但考虑到在实际环境中各种阳离子与污染物共存，并且许多研究表明外来离子会对土壤等介质吸附有机污染物产生影响，这些离子可能与土霉素的吸附位点结合，从而影响生物质炭对土霉素的吸附行为。另外，由于土霉素分子结构特性，其能够与阳离子形成2：1的复合体，也可能会造成土霉素环境行为的变化^[19]。鉴于此，本试验采用OECD Guideline 106批量平衡方法，研究不同Ca²⁺强度和不同阳离子类型对3种菠萝皮渣生物质炭吸附土霉素的影响，以期为废水中抗生素的去除研究提供理论依据。

1 材料与方法 1.1 供试材料 1.1.1 供试生物质材料

本试验制备生物质炭的原材料菠萝皮渣收集自海南省海口市各水果店。

1.1.2 药品或试剂

土霉素标准品(纯度＞98%，分子质量：460.43 g·mol^-1)购自德国DR. Ehrenstofer公司；KCl、CaCl₂、ZnCl₂、AlCl₃和NaN₃均为分析纯；其他有机溶剂均为色谱级；试验用水由优普超纯水制造系统提供。

1.1.3 仪器设备

高效液相色谱仪(Waters Alliance 2695)；恒温培养摇床(NRV-211)；优普系列超纯水器(UPH-Ⅰ-10T)。

1.2 实验方法 1.2.1 生物质炭的制备

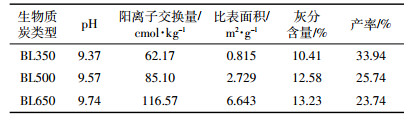

菠萝皮渣自然风干后，经高速旋转破碎机碾成粉末备用。将菠萝渣基粉末填充于瓷坩埚中，加盖密封置于马弗炉中，使其在200 ℃条件下预炭化2 h，再分别升温至350、500、650 ℃保持热解炭化3 h，待自然冷却至室温后取出。根据热解温度分别标记为BL350、BL500和BL650，并研磨过平均粒径为0.15 mm筛，置于干燥器中密封贮存备用。供试生物质炭基本理化性质见表 1。

1.2.2 不同离子强度的影响

参照OECD Guideline106批平衡方法^[20]，分别称取0.100 0 g BL350、BL500和BL650于50 mL聚丙烯塑料离心管中，按照统一固液比(1：100)加入10 mL含不同浓度的CaCl₂(0.01、0.03、0.05、0.08、0.10 mol·L^-1)的不同浓度的土霉素溶液(土霉素的浓度梯度为2、5、10、15、20 mg·L^-1，其中加入0.01 mol·L^-1 NaN₃以抑制细菌活动)。在恒温25 ℃下于200 r·min^-1恒温培养摇床振荡24 h，取样并经0.45 μm水系滤膜过滤后，采用高效液相色谱仪(HPLC)检测滤液中残留的土霉素浓度。以上处理均3个重复。由吸附前后溶液中土霉素浓度之差计算得到生物质炭的吸附量。

1.2.3 阳离子类型的影响

将上述试验中的CaCl₂更换为0.01 mol·L^-1的KCl、ZnCl₂或AlCl₃溶液(含0.01 mol·L^-1 NaN₃)，分别于恒温25 ℃和200 r·min^-1条件下振荡24 h后，测定土霉素在生物质炭上的吸附量。

1.2.4 土霉素的测定

土霉素测定的高效液相色谱(HPLC)操作条件：配置2487紫外检测器，Gemini C18色谱柱(150 mm×4.6 mm I.D.，5 μm)，Gemini C18保护柱(4.0 mm×3.0 mm I.D.)；流速1 mL·min^-1；柱温30 ℃；检测波长355 nm；流动相A为乙腈，B为0.5%磷酸水溶液，A：B=15：85；进样量为20 μL。该色谱条件下土霉素的保留时间为3.5 min。

1.2.5 数据分析

采用SPSS 20.0、Excel 2010和Origin 8.0软件对试验数据进行分析和图表绘制，并利用Freundlich模型和Langmuir模型对吸附过程进行拟合^[21]。

式中：q_e是土霉素在单位质量生物质炭上的吸附量，mg·kg^-1；C_e为平衡液中吸附质的浓度，mg·L^-1；K_f为生物质炭吸附强度和容量常数，与土霉素吸附速率呈正相关；n为Freundlich方程常数，表征吸附质与吸附剂之间的亲和力。

式中：q_e为生物质炭对土霉素吸附量，mg·kg^-1；K_L为平衡液中土霉素的浓度，mg·L^-1；Q_m是土霉素的最大吸附量，mg·kg^-1；K_L为吸附常数。

2 结果与讨论 2.1 不同离子强度对生物质炭吸附土霉素的影响

平衡溶液中土霉素的浓度随CaCl₂浓度的变化趋势如图 1所示。随着平衡溶液中CaCl₂浓度的增大，土霉素残留浓度也增加。对数据分别进行线性、对数、平方、三次方以及指数函数拟合。结果表明，在不同土霉素浓度以及不同生物质炭情况下，离子强度与平衡溶液中土霉素浓度均以对数拟合效果为最佳，这说明在土霉素的吸附过程中，随着CaCl₂浓度的升高，吸附过程是非线性变化的，而对数拟合效果最佳的结果表明，随着离子强度的增大，其对吸附的影响逐渐趋于缓和。并且可能在某一范围内，CaCl₂浓度的变化对土霉素的吸附影响较其他范围大。

从图 1中可见，在低浓度下(≤5 mg·L^-1)土霉素的生物质炭吸附受CaCl₂浓度的影响不大，而当土霉素浓度较高时(＞5 mg·L^-1)，CaCl₂浓度的变化对生物质炭吸附土霉素的影响较大。这一点从土霉素的生物质炭吸附系数K_d值的变化可以体现出来(表 2)。由于平衡溶液中土霉素的残留浓度和生物质炭的吸附量能直接体现土霉素的吸附变化，因此K_d值更能直观地表现出其吸附变化趋势。

K_d为生物质炭吸附系数，表示生物质炭对土霉素的吸附量与平衡溶液中土霉素浓度之比。由表 2可知，在同一离子强度下，随着土霉素浓度的增加，其在3种生物质炭的K_d值逐渐减小，但这一趋势是非线性的，这与之前得到的土霉素吸附是非线性过程的结论一致^[18]。同样地，当土霉素浓度一定时，K_d值随CaCl₂浓度的升高也逐渐减小，且减小的趋势也呈非线性。对3种生物质炭中各相邻CaCl₂浓度处理间的K_d值进行配对样本T检验，结果显示，BL350和BL500在CaCl₂浓度为0.01 mol·L^-1和0.03 mol·L^-1间存在显著差异(0.01＜P＜0.05)，BL650在CaCl₂浓度为0.03 mol·L^-1和0.05 mol·L^-1间存在显著差异(0.01＜P＜0.05)，再对比0.08 mol·L^-1和0.10 mol·L^-1范围，K_d值不存在显著差异，这表明随着CaCl₂浓度的增加，离子浓度对土霉素吸附的影响逐步减小，与之前结论一致。另外BL650在0.01 mol·L^-1和0.03 mol·L^-1之间不存在显著差异，可能原因是BL650的比表面积较其他两种生物质炭大，从而对土霉素的吸附能力较强，低浓度的CaCl₂对其吸附的影响与其吸附能力相比较可以忽略。

2.2 吸附模型参数

不同离子强度下，采用Freundlich模型和Langmuir模型均能较好地拟合3种生物质炭对土霉素的吸附过程。两种吸附模型参数lgK_f、1/n、Q_m的值见表 3。

lgK_f表示生物质炭对土霉素的吸附容量。通过相关性分析可知，生物质炭的lgK_f值与CaCl₂浓度之间呈显著负相关(P＜0.05)。由表 3可知，3种生物质炭吸附土霉素的1/n值均有差别，说明其吸附机理略有差异，且当离子强度一定时，BL500的1/n值最大，说明BL500相较于其他两种生物质炭的非线性程度弱。当离子强度增大时，1/n值都有不同程度的减少，说明CaCl₂浓度的增加对生物质炭的吸附机理存在影响。3种生物质炭的最大吸附量Q_m值均有变化，且随着CaCl₂浓度的增加最终趋于稳定。

2.3 阳离子类型对土霉素吸附的影响

图 2为4种0.01 mol·L^-1不同阳离子(KCl、ZnCl₂、CaCl₂和AlCl₃)条件下土霉素在3种生物质炭中的吸附等温线。由图可知，不同阳离子对土霉素在生物质炭上的吸附影响存在差异。

通常情况下，污染物的吸附过程可以通过不同的吸附等温线进行描述，本研究采用Freundlich和Langmuir模型对其吸附等温线进行定量描述。按上述两种方程进行计算，分别得到了土霉素在4种不同介质条件下和3种生物质炭中的吸附相关参数，拟合参数见表 4。根据得到的等温吸附方程的拟合相关系数可知Freundlich方程和Langmuir方程均能较好地拟合吸附过程，其平均R²值分别为0.922 1和0.946 3，表明生物质炭对土霉素的吸附包括单分子层吸附和多分子层吸附作用。其中Freundlich方程的拟合参数lgK_f值表征吸附剂的吸附能力，lgK_f值越大表明吸附能力越强。本研究中，土霉素在3种生物质炭中的lgK_f在2.367 5~3.173 2之间，这说明在4种不同介质条件下，3种生物质炭对土霉素的吸附容量较大。另外，在同一阳离子介质中，3种生物质炭对土霉素的lgK_f值表现为BL650＞BL500＞BL350，这与前人研究结果一致，主要是生物质炭比表面积增大和芳香性增强造成的^[15]。

此外，不同阳离子存在下，土霉素在BL350上的吸附lgK_f值变化趋势为Zn²⁺＞K⁺＞Al³⁺＞Ca²⁺；在BL500和BL650中，lgK_f值的变化趋势为Zn²⁺＞Ca²⁺>K⁺＞Al³⁺。经过方差分析显示，K⁺与Al³⁺之间存在显著差异(P＜0.05)，而Zn²⁺与K⁺、Al³⁺之间存在极显著差异(P＜0.01)，其余均未达到显著性差异水平(P＞0.05)，这可能跟阳离子在与土霉素竞争生物质炭上吸附位点时的差异有关。研究表明，Ca²⁺与抗生素的吸附位点可能不重叠^[22]，因此以Ca²⁺介质为对照，在3种生物质炭中，Zn²⁺对生物质炭的吸附能力都有不同程度的增强，而Al³⁺对BL350吸附土霉素的能力有所增强，这可能是由于金属离子的水解作用造成的。有研究报道，Al³⁺在pH=6时大部分以Al(OH)₄^-存在，只有少部分以Al(OH)₃的形式存在^[23]，Al³⁺可作为“桥”为土霉素增加吸附位点。Freundlich方程的拟合参数1/n代表生物质炭对土霉素的吸附强度，由表 4可知，1/n在0.484 1~1.001 1之间，除了土霉素在BL650的AlCl₃介质中1/n趋近于1外，其他条件下1/n＜1，属于“L型”等温线。土霉素在BL650的AlCl₃介质中1/n接近1，表明土霉素在其上的吸附趋于线性。4种阳离子介质中，KCl存在下的1/n值最小，说明以KCl为介质使得土霉素吸附等温线的“L型”更加明显。

3 结论

(1) 在土霉素低浓度范围内，生物质炭对土霉素的吸附受离子强度变化的影响不大，而随着土霉素浓度升高，其受离子强度变化影响增大。

(2) 不同Ca²⁺浓度条件下，3种生物质炭对土霉素的吸附过程均符合Freundlich和Langmuir模型。随平衡溶液中CaCl₂浓度的升高，生物质炭对土霉素的吸附容量(lgK_f)逐渐减小，且lgK_f值与CaCl₂浓度之间呈显著负相关(P＜0.05)。

(3) 4种不同阳离子条件下，土霉素在3种生物质炭中的吸附过程均符合Freundlich和Langmuir模型。3种生物质炭对土霉素具有强烈的吸附作用，lgK_f值范围为2.367 5~3.173 2，其吸附机制属于物理吸附。

(4) 不同阳离子间的竞争吸附能力存在差异，Zn²⁺的存在对3种生物质炭的吸附能力都有不同程度的增强，而Al³⁺对BL350吸附土霉素的能力有所增强。与其他阳离子相比，K⁺的存在更能降低溶液中土霉素在生物质炭上的吸附强度(1/n)。
