2. 农业农村部环境保护科研监测所, 天津 300191;
3. 农业农村部大理农业环境科学观测实验站, 云南 大理 671004
2. Agro-Environmental Protection Institute, Ministry of Agriculture and Rural Affairs, Tianjin 300191, China;
3. Dali Agro-Environmental Science Station, Ministry of Agriculture and Rural Affairs, Dali 671004, China
La是一种对磷酸盐亲和力强、化学性质稳定、在自然界中储量丰富的稀土元素[1-4]。20世纪90年代以来,La吸附磷酸盐已经在全球200多个水体中取得实际应用[5-6]。然而,直接应用La脱除磷也存在利用率低、回收困难等问题[7-8]。生物炭是生物质在缺氧条件下通过热化学转化得到的固态产物,具有制备简单、成本低廉等特性,可用于土壤改良。生物炭能分散体系,避免形成金属团聚体[9-10],同时相比人工合成材料在生产成本和最终处理方面更有优势,极适合作为La材料吸附载体[11]。近年来也已报道了一些关于La改性生物炭吸附水体磷酸盐的研究,如蔗糖生物炭[10]、菠萝皮生物炭[12]、橡木生物炭[13]、竹子生物炭[14]、稻草生物炭[15]、稻壳生物炭[16]等。这些研究中La改性生物炭对磷的吸附表现出较优异的性能及较广的pH适应范围。但现有研究大都存在制备工艺复杂、材料本身磷含量高、La的游离量未探究、吸附机理未进一步明确等问题。
有研究发现羊粪中N和P2O5含量均显著低于其他畜禽粪便[17],因此用作吸附剂不易对环境产生二次N、P污染。且对羊粪生物炭理化性质的探究也发现,羊粪生物炭热解产率高,比表面积、孔容和孔径大,且高温热解时具有很强的碱性[18-19],有利于金属大量负载。同时,我国畜禽粪便年产量约为40亿t,其中羊粪约2.5亿t[20],大量粪便成为农业面源污染的重要来源,将粪便制成生物炭等专用材料能为粪便资源化处理提供突破方向。
本文拟以La为改性剂,以羊粪生物炭为载基,优化羊粪生物炭制备条件,并通过热力学试验和动力学试验等分析其吸附性能,通过表征手段探究其形貌、La游离量及吸附机理,为La改性羊粪生物炭脱除水体磷酸盐应用提供理论依据,也为畜禽粪便资源化利用提供新方法。
1 材料与方法 1.1 仪器与试剂主要设备:箱式马弗炉(SXZF-2.5-10,杭州蓝天仪器有限公司)、双光束紫外可见分光光度计(TU- 1901,北京谱析通用仪器有限公司)。
主要试剂:七水合氯化镧(上海麦克林生化科技有限公司)、磷酸二氢钾(天津市福晨化学试剂厂)、盐酸(重庆川东有限公司)、氢氧化钠(重庆川东有限公司),以上试剂均为分析纯。用去离子水配制溶液,电阻率为18.2 MΩ·cm。
1.2 试验方法 1.2.1 La改性羊粪生物炭的制备试验在农业农村部大理农业环境科学实验站开展,供试羊粪收集自云南省大理州,山羊品种为纯黑短毛山羊,将羊粪晒干后研磨,过20目筛备用。La改性生物炭制备工艺如下:(1)热解。将过筛后的羊粪置于坩埚中铺满,分别设定400、500、600 ℃和700 ℃热解2 h,制成羊粪生物炭。(2)清洗。将制成的羊粪生物炭研磨过60目筛,称取10.0 g放入1 L烧杯中,加入1 mol·L-1盐酸500 mL搅拌均匀后静置30 min,过0.45 μm微孔滤膜抽滤,酸洗重复3次。加入1 L去离子水搅拌均匀后静置30 min,过0.45 μm微孔滤膜抽滤,水洗重复3次,清洗后的羊粪生物炭在105 ℃下烘干至恒质量。(3)浸载。称量羊粪生物炭10.0 g放入500 mL烧杯中,加入0.5 mol·L-1氯化镧溶液500 mL,搅拌均匀后静置30 min,过0.45 μm微孔滤膜抽滤,浸载重复3次。调节pH=10,在105 ℃温度下烘干至恒质量。获得400、500、600 ℃和700 ℃ La改性羊粪生物炭,命名为BC-La400、BC-La500、BC-La600和BC-La700。
1.2.2 吸附热力学试验分别称量0.1 g BC-La400、BC-La500、BC-La600和BC-La700各8份于100 mL锥形瓶中,依次加入10、25、50、75、100、150、200、250 mg·L-1的KH2PO4溶液50 mL(pH=7)。将锥形瓶放入转速为180 r·min-1恒温振荡培养箱中振荡24 h,温度设置为25±0.5 ℃。振荡结束后取上清液过0.45 μm微孔滤膜,测定溶液中磷浓度。不同浓度KH2PO4溶液分别设置3次重复。
应用Langmuir和Freundlich等温吸附方程对试验数据进行拟合。
式中:qe为单位质量的吸附剂在达到吸附平衡时的吸附量,mg·g-1;qmax为最大吸附量,mg·g-1;Ce为平衡时磷的浓度,mg·L-1;KL、KF和n均为常数。
1.2.3 吸附动力学试验分别称取0.1 g BC-La400、BC-La500、BC-La600和BC-La700各9份于100 mL锥形瓶中,依次加入50 mg·L-1的KH2PO4溶液50 mL(pH=7),将锥形瓶放入转速为180 r·min-1恒温振荡培养箱振荡,温度设置为25±0.5 ℃。9份锥形瓶分别在振荡10、30、60、120、180、240、480、720、1 440 min时取上清液过0.45 μm微孔滤膜,测定溶液中的磷浓度。不同取样时间分别设置3次重复。
应用准一级动力学方程和准二级动力学方程对试验数据进行拟合。
式中:qt为t时间内的吸附量,mg·g-1;qe为单位质量的吸附剂在达到吸附平衡时的吸附量,mg·g-1;t为吸附时间,min;k1和k2均为常数。
1.2.4 磷酸盐溶液pH值对吸附量的影响称取0.1 g BC-La500材料9份于100 mL锥形瓶中,分别加入pH值为3、4、5、6、7、8、9、10、11的KH2PO4溶液50 mL。将锥形瓶放入转速为180 r · min-1恒温振荡培养箱中振荡24 h,温度设置为25± 0.5 ℃。振荡结束后取上清液过0.45 μm微孔滤膜,测定溶液中的磷浓度。不同pH梯度分别设置3次重复。
溶液中的磷浓度测定采用钼锑抗分光光度法,样液经过硫酸钾消解,显色后在700 nm波长下测定磷含量,仪器检出限为0.02~0.6 mg·L-1,标准偏差近似为0。
1.2.5 生物炭表征通过场发射扫描电子显微镜(FE-SEM,Sigma 500,Zeiss,Germany)在低电压状态下使用二次电子和背散射电子观察吸附剂形貌,通过等离子光谱仪(ICP-OES,安捷伦730,USA)浓硝酸消解后测定La含量,通过傅里叶变换红外光谱仪(FTIR,Thermo Fisher Nicolet Is10,USA)在波数为400~4 000 cm-1记录吸附剂红外光谱图,通过X射线衍射仪(XRD,Bruker D8 ADVANCE,Germany)在5°~85°广角衍射分析衍射图谱。
2 结果与讨论 2.1 生物炭形貌及La负载率分析图 1为BC-La500负载La前后形貌场发射扫描电镜图,从图中可以看出,负载La之前的生物炭呈疏松多孔结构,负载La之后生物炭表面孔道几乎完全被La填补,且有部分La以颗粒状均匀负载于生物炭表面。根据ICP-OES测试结果,吸附前生物碳上La的负载量为770.932 mg·g-1,负载率为77.09%,吸附后La在溶液中的游离量为32.38 mg·L-1,游离率仅为0.21%,说明该材料制备过程中能在一定程度上提高La的利用率,避免浪费,且La在吸附过程中能稳定地负载于生物炭表面,避免了La游离在水溶液中造成回收困难及产生二次污染等问题[7-8]。

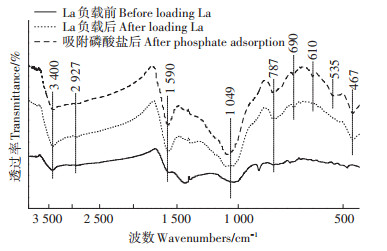

图 2为BC-La500负载La前、负载La后及吸附磷酸盐后的FTIR图,所有样品在3 400、2 927、1 590、787 cm-1出现共同特征吸收峰,分别归属于—OH、—CH2—、C=O、CH伸缩振动[4, 12, 21-23]。1 049 cm-1归属于PO43-基团的P—O不对称拉伸振动,610 cm-1和535 cm-1处的峰值归属于O—P—O的弯曲振动[23],这在磷酸盐吸附前后都有观察到,区别在于,磷酸盐吸附后峰值强度增加,表明磷酸盐已成功吸附到材料上。另外,690 cm-1和467 cm-1处的吸收峰来源于La—O的伸缩振动[10]。吸附后3 400 cm-1处La—OH的—OH振动峰值减弱但并未消失,可能是由于—OH与部分磷酸盐交换[23-24]。以上结果分析表明,吸附过程中—OH确实与PO43-发生了配体交换,但PO43-仅部分取代了—OH。图 3为BC-La500吸附磷酸盐前后的XRD图,通过jade 6.5进行物相检索,表明吸附前La在生物炭表面主要以LaO(PDF卡片号04-007-4019)形式存在,吸附后La在生物炭表面主要以LaPO4(PDF卡片号01-073-0188)形式存在。XRD结果也证明吸附过程中—OH确实与PO43-发生了配体交换。

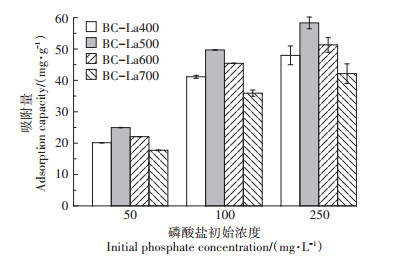

La改性羊粪生物炭热解温度对磷酸盐吸附量的影响见图 4。随磷酸盐初始浓度升高,La改性羊粪生物炭吸附量提高,并且在较低浓度范围升高磷酸盐浓度导致吸附量提高更多,如BC-La500在100 mg·L-1磷酸盐浓度条件下吸附量比50 mg·L-1增加99.12%,而BC-La500在250 mg·L-1磷酸盐浓度条件下吸附量仅比100 mg·L-1增加17.36%。表明在磷酸盐浓度低时,材料能将溶液中的磷完全吸附,随着浓度升高,吸附逐渐饱和。相同磷酸盐初始浓度下,吸附量依次为BC - La500>BC - La600>BC - La400>BC - La700,表明500 ℃条件下热解制备的羊粪生物炭吸附性能最佳。400~600 ℃温度范围制备的小麦秸秆生物炭[25]和300~600 ℃温度范围制备的La改性橡树锯末生物炭[13]也都证实过高或过低的热解温度都不利于PO43-吸附,适宜的温度使生物炭比表面积增大,能够为La3+提供更大的负载面积。

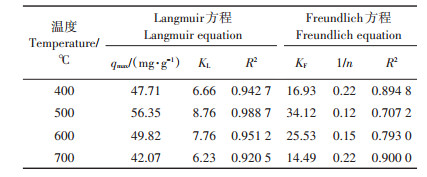

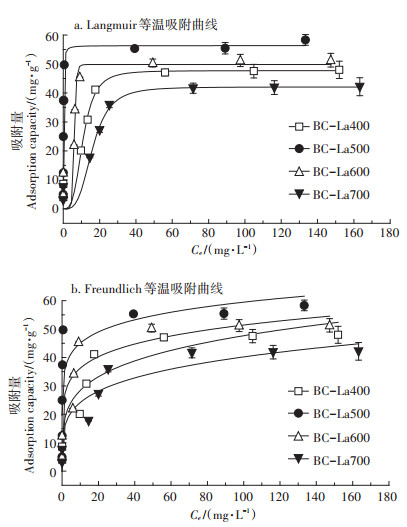

La改性羊粪生物炭对磷酸盐的吸附等温曲线见图 5。各温度热解的La改性羊粪生物炭对水中磷的吸附量与平衡时磷的浓度均呈正相关。Langmuir方程对La改性羊粪生物炭吸附磷具有更好的拟合度(表 1),拟合系数R2均大于0.92,Freundlich方程拟合系数R2在0.70~0.90,表明La改性羊粪生物炭对磷的吸附行为是单分子层的化学吸附[26-27]。

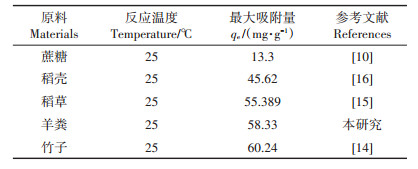

此外,Langmuir方程发现BC-La500对磷酸盐吸附量最大,最大吸附量达56.35 mg·g-1,与实测最大吸附量58.33 mg·g-1接近,表 2列举了其他文献中La改性农林废弃物生物炭的最大吸附量值。从表中可以看出,本研究吸附量达到甚至超过了已有的La改性蔗糖及秸秆类生物炭材料,且已接近吸附量较高的竹子生物炭。Freundlich方程中斜率1/n为反映吸附难易程度的指标,当1/n为0.1~0.5表明易吸附,当1/n>2时表明难吸附[28],本试验制备的La改性羊粪生物炭0.1 < 1/n < 0.25,表明其对磷的吸附属于易吸附过程。

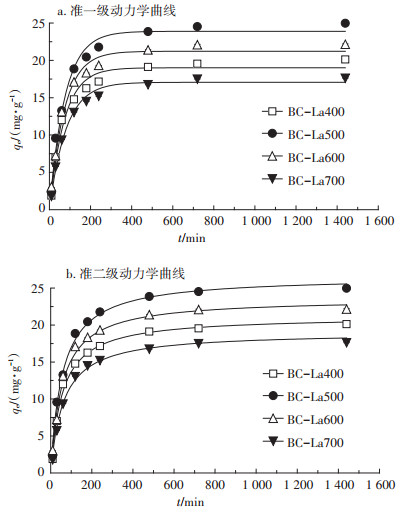

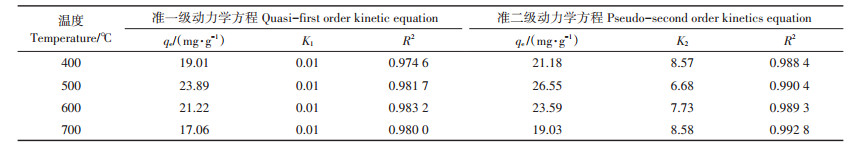

La改性羊粪生物炭对磷酸盐吸附动力学曲线见图 6。各材料随吸附时间增加吸附量快速增加随后趋于稳定,在180 min以内吸附速率较快,180 min以后随时间增加吸附速率较慢或趋于稳定。准二级动力学方程拟合系数均优于准一级动力学方程拟合系数(表 3),与La改性磁性菠萝生物炭[12]和La改性橡树锯末生物炭[13]结果类似。由准二级动力学方程拟合得到平衡吸附量qe=26.55 mg·g-1,与试验相同条件下的吸附量24.96 mg·g-1接近,准二级动力学吸附模型更适合描述La改性羊粪生物炭对磷的动力学吸附过程,表明La改性羊粪生物炭对磷的吸附反应过程为化学吸附,印证了热力学试验结论。

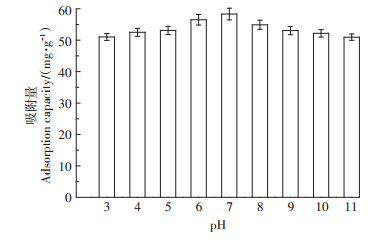

溶液pH对BC-La500吸附磷酸盐的影响见图 7。当pH 3~7时,吸附量缓慢升高,pH 7时达到最大,pH 7~11吸附量缓慢降低。但总体上随pH值变化BC-La500具有较高的吸附量,范围在50.97~58.33 mg·g-1。表明La改性羊粪生物炭在不同pH条件下吸附稳定,本研究与Liao等[12]在La改性磁性菠萝生物炭、Paulmanickam等[10]在La改性蔗糖多孔碳和Xie等[29]在La(OH)3去除磷酸盐试验结果一致。La改性生物炭吸附磷酸盐机理主要包括表面沉淀、配体交换、表面络合和静电吸引[10-16]。pH值过低可能导致负载的La从生物炭表面被释放到溶液中[28-30],pH过高会导致—OH与PO43-竞争吸附材料表面的活性位点[31],表面络合和表面沉淀作用减弱而引起磷吸附量下降;同时静电引力将变为静电斥力,配体交换作用也将受到抑制[28],也可能会导致磷吸附量下降。

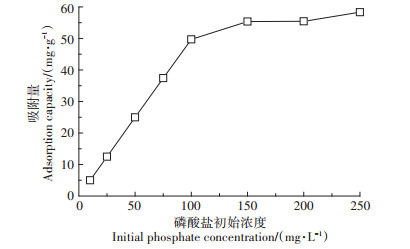

磷酸盐初始浓度对BC-La500吸附量的影响见图 8,随磷酸盐溶液初始浓度增加吸附量升高。初始浓度 < 100 mg·g-1时随磷酸盐浓度升高吸附量快速增大,初始浓度>100 mg·g-1时随磷酸盐浓度升高吸附量缓慢增加。La改性竹子生物炭[14]和La改性蔗糖生物炭[9]也印证了类似的试验结果。主要因为生物炭表面负载的La3+与PO43-形成稳定的LaPO4而在生物炭表面沉淀,磷酸盐初始浓度升高LaPO4占据越来越多的生物炭表面,生物炭表面的La3+和吸附位点逐渐被占据,材料吸附量上升趋势逐渐变缓[31-32]。
(1)通过高温热解-浸载法制备了La改性羊粪生物炭,热解温度为500 ℃时吸附磷酸盐性能最佳,吸附量高达58.33 mg·g-1。
(2)Langmuir等温吸附曲线及准二级动力学模型能较好地拟合La改性羊粪生物炭对磷酸盐的吸附过程,吸附行为是单分子层的化学吸附。
(3)该材料在初始磷溶液pH值3~11范围内磷吸附量均高于50 mg·g-1。磷酸盐初始浓度在0~100 mg·g-1吸附量快速增大。
(4)La改性羊粪生物炭材料是一种优异的磷酸盐吸附材料,但本研究中尚未将其应用于土壤改良,其适用的土壤改良条件以及作物类型或生长阶段,在未来的研究中应予以探讨。
